Flask配合Echarts写一个动态可视化大屏

技术

后端：flask 可视化：echarts 前端：HTML+JavaScript+css

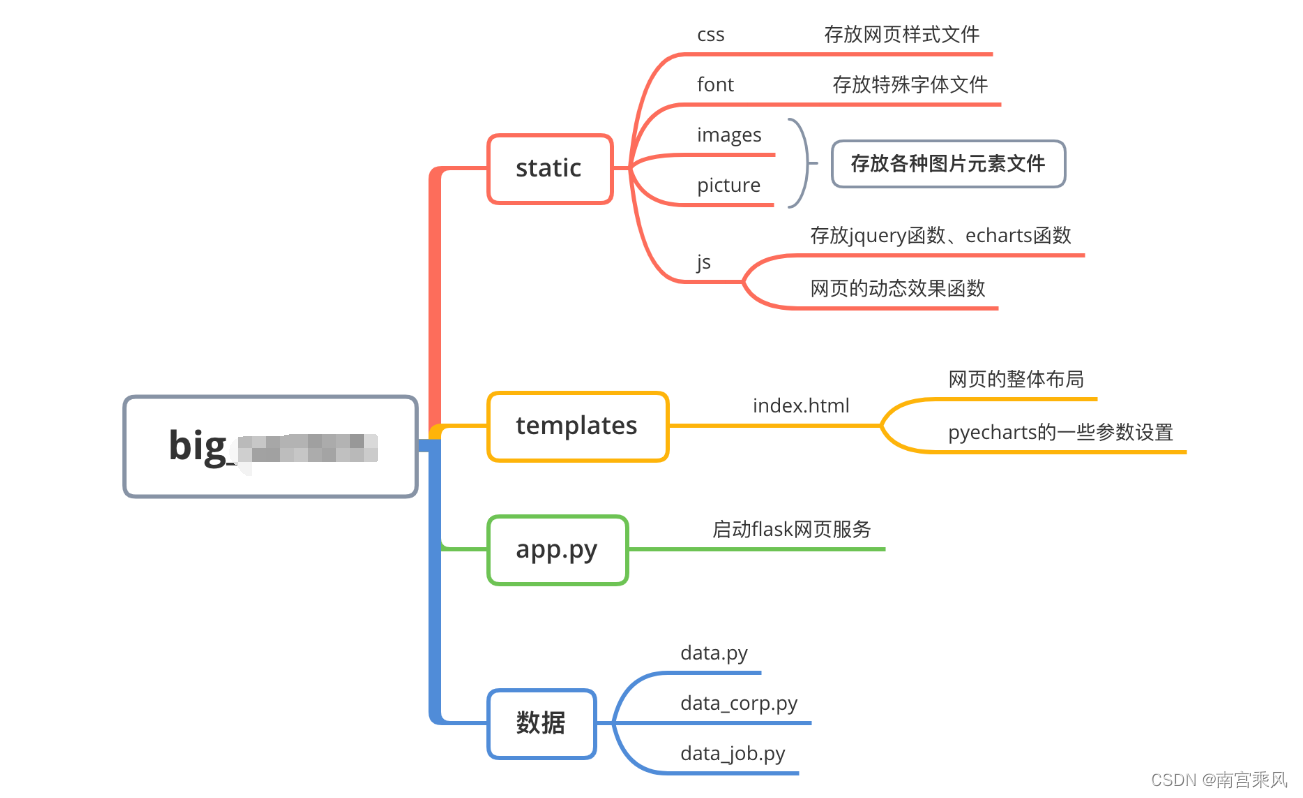

大屏布局

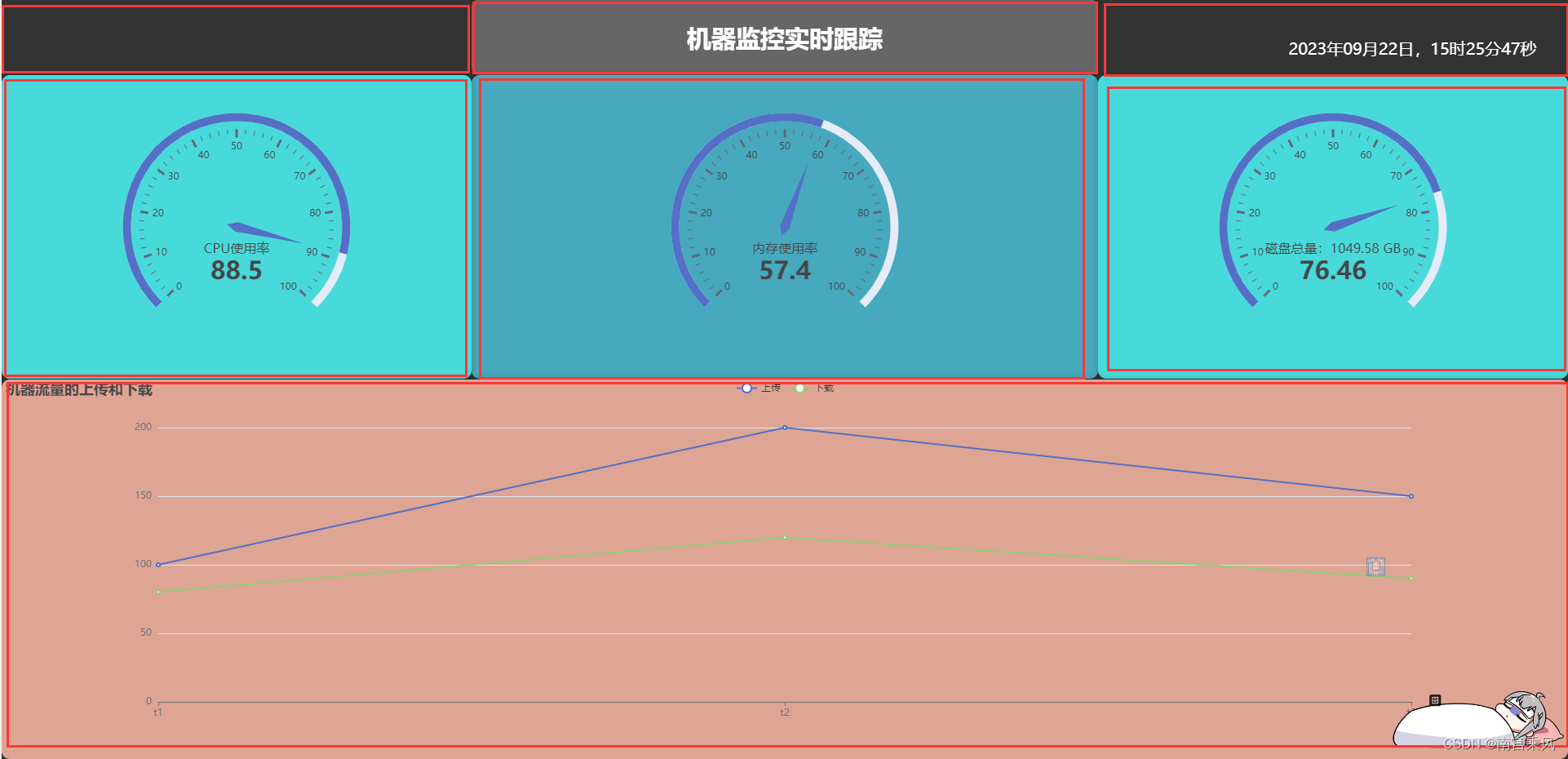

大屏拆分案例项目中大屏可按版块进行拆解，会发现这里大屏主要由标题、折线图、柱状图、地图、滚动图和词云等组成，整体可切分为8个版块，如下：下方为简单演示：在这里插入图片描述

HTML

我们整体布局前，先通过简单的案例了解前端布局实现方法。

创建一个html文件，这里先调整标题的布局位置，代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


<!DOCTYPE html>
<html>
<head>
    <meta name="viewport"
          content="width=device-width, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0, user-scalable=no">

    <meta charset="utf-8"/>
    <title>ECharts</title>
    <!-- 引入刚刚下载的 ECharts 文件 -->
    <!-- 引入 jQuery 库 -->
    <script src="https://cdn.staticfile.org/jquery/3.6.0/jquery.min.js"></script>
    <script src="static/js/echarts.min.js"></script>
</head>

<body>
<div id="title">机器监控实时跟踪</div>
<div id="time"></div>
<!-- 为 ECharts 准备一个定义了宽高的 DOM -->
<div id="main"></div>

<div id="cpu"></div>

<div id="disk"></div>
<div id="network"></div>
</body>
<html>

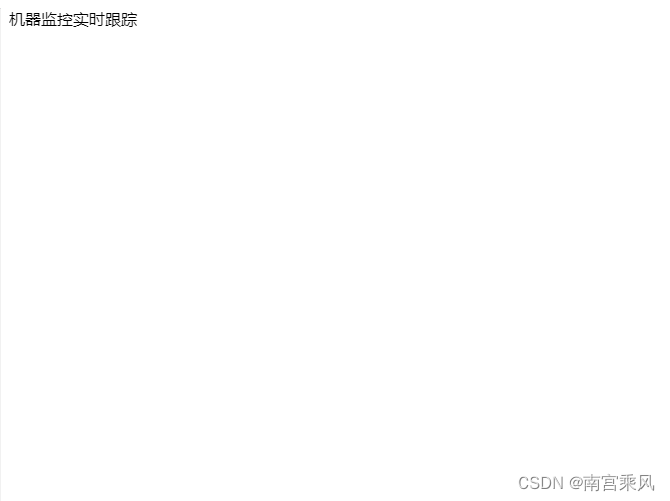

展示在这里插入图片描述

CSS

在上面添加一些css的样式，划分相关的位置

1
2
3
4
5


        position: absolute;
        width: 100%;
        height: 50%;
        top: 50%;
        right: 0%;

上面就是划分位置的参数，能够帮我们快速划分好位置。这段代码是用于对一个元素进行定位的 CSS 样式设置。以下是对每个参数的详细介绍：

position: absolute;：将元素的定位类型设置为绝对定位，即相对于其最近的具有定位（非static）的父元素进行定位。 width: 100%;：将元素的宽度设置为父元素的100%。换句话说，元素的宽度将填充其父元素的整个宽度。 height: 50%;：将元素的高度设置为父元素高度的50%。元素将占据其父元素高度的一半。 top: 50%;：将元素的顶部边缘相对于其包含块（通常是最近的已定位祖先元素）的顶部边缘偏移50%。此设置将使元素的中心垂直居中。 right: 0%;：将元素的右侧边缘相对于其包含块的右侧边缘偏移0%。换句话说，元素将紧贴其包含块的右侧边缘。

根据以上参数设置，这段代码将使元素以绝对定位方式出现在父元素内部。元素的宽度将填满整个父元素的宽度，高度为父元素高度的一半。元素将垂直居中，且右侧紧贴父元素。请注意，此代码片段中未提及其他定位相关属性（如左侧偏移量），因此可能还需要其他样式设置来完整定义元素的位置和大小。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130


<!DOCTYPE html>
<html>
<head>
    <meta name="viewport"
          content="width=device-width, initial-scale=1.0, maximum-scale=1.0, minimum-scale=1.0, user-scalable=no">

    <meta charset="utf-8"/>
    <title>ECharts</title>
    <!-- 引入刚刚下载的 ECharts 文件 -->
    <!-- 引入 jQuery 库 -->
    <script src="https://cdn.staticfile.org/jquery/3.6.0/jquery.min.js"></script>
    <script src="static/js/echarts.min.js"></script>
</head>
<style>
    body {
        margin: 0;
        background: #333;
    }

    #title {
        position: absolute;
        width: 40%;
        height: 10%;
        top: 0%;
        left: 30%;
        background: #666666;
        color: white;
        font-size: 30px;
        display: flex;
        align-items: center;
        justify-content: center;
        font-weight: bold; /* 加粗字体 */
        border-radius: 10px; /* 增加圆润感 */
        box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */
    }

    #main {
        position: absolute;
        width: 40%;
        height: 40%;
        top: 10%;
        left: 30%;
        background: #46a9be;
        color: white;
        font-size: 30px;
        display: flex;
        align-items: center;
        justify-content: center;
        font-weight: bold; /* 加粗字体 */
        border-radius: 10px; /* 增加圆润感 */
        box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */
    }

    #cpu {
        position: absolute;
        width: 30%;
        height: 40%;
        top: 10%;
        left: 0%;
        background: #48dada;
        color: white;
        font-size: 30px;
        display: flex;
        align-items: center;
        justify-content: center;
        font-weight: bold; /* 加粗字体 */
        border-radius: 10px; /* 增加圆润感 */
        box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */
    }

    #time {
        position: absolute;
        /* width: 30%; */
        height: 10%;
        top: 5%;
        right: 2%;
        color: #FFFFFF;
        font-size: 20px;
        /* background: green; */
    }

    #disk {
        position: absolute;
        width: 30%;
        height: 40%;
        top: 10%;
        right: 0%;
        background: #48dada;
        color: white;
        font-size: 30px;
        display: flex;
        align-items: center;
        justify-content: center;
        font-weight: bold; /* 加粗字体 */
        border-radius: 10px; /* 增加圆润感 */
        box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */

    }

    #network {
        position: absolute;
        width: 100%;
        height: 50%;
        top: 50%;
        right: 0%;
        background: #dea594;
        color: white;
        font-size: 30px;
        display: flex;
        align-items: center;
        justify-content: center;
        font-weight: bold; /* 加粗字体 */
        border-radius: 10px; /* 增加圆润感 */
        box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */

    }
</style>

<body>
<div id="title">机器监控实时跟踪</div>
<div id="time"></div>
<!-- 为 ECharts 准备一个定义了宽高的 DOM -->
<div id="main"></div>

<div id="cpu"></div>

<div id="disk"></div>
<div id="network"></div>
</body>
<html>

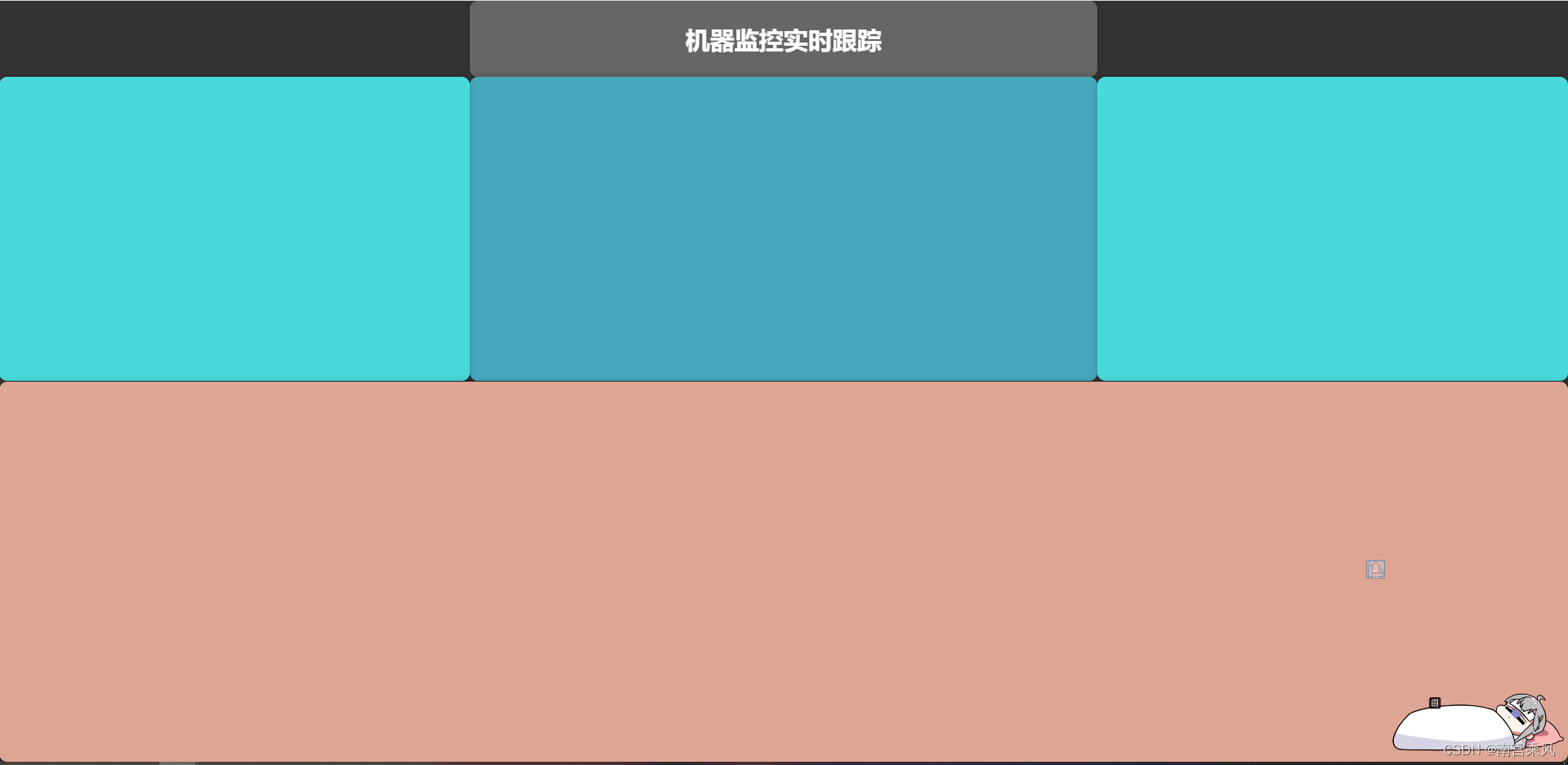

在这里插入图片描述

JS

时间显示

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


function showTime() {
        var date = new Date();
        var year = date.getFullYear();
        var month = date.getMonth() + 1; // getMonth() 返回的月份是从0开始的，所以需要+1
        var day = date.getDate();
        var hour = date.getHours();
        var minute = date.getMinutes();
        var second = date.getSeconds();

        // 使用 'padStart' 函数来确保每个部分都是两位数
        month = month.toString().padStart(2, '0');
        day = day.toString().padStart(2, '0');
        hour = hour.toString().padStart(2, '0');
        minute = minute.toString().padStart(2, '0');
        second = second.toString().padStart(2, '0');

        var formattedDate = year + '年' + month + '月' + day + '日，' + hour + '时' + minute + '分' + second + '秒';
        document.getElementById("time").innerHTML = formattedDate;
    }

    setInterval(showTime, 1000);

这段代码是用 JavaScript 实现一个实时显示当前时间的页面特效,原理：首先定义了一个 showTime() 函数，它通过创建一个新的 Date 对象来获取当前时间，并从中提取年、月、日、小时、分钟和秒的值。然后使用 padStart() 函数来确保月、日、小时、分钟和秒都是两位数（如果前缀不足，则在前面添加 ‘0’）。接下来，将各个提取的时间值整合为一个字符串 formattedDate，其中各个部分之间添加了一些中文字符作为分隔符。最后，将拼接好的时间字符串赋值给页面上带有 “time” ID 的元素，并通过调用 setInterval() 函数每隔一秒钟更新一次该元素的内容，从而实现了实时显示当前时间的效果。

这个例子比较简单，但是通过这个例子可以了解到 JavaScript 中获取和处理时间的基本方法，以及如何使用定时器来定期更新页面内容。

echarts

https://echarts.apache.org/examples/zh/index.html#chart-type-line

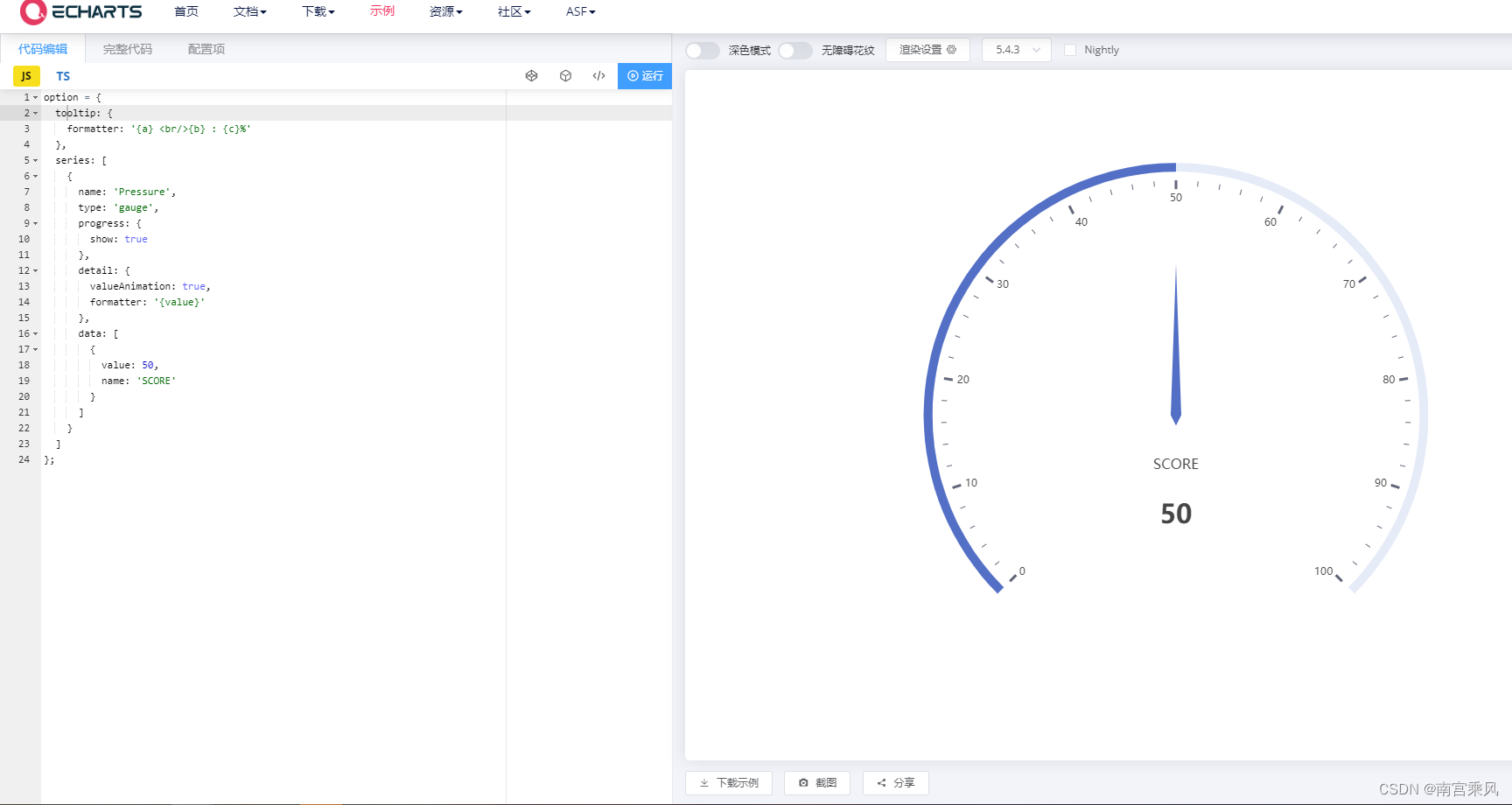

例子：https://echarts.apache.org/examples/zh/editor.html?c=gauge-simple

我们要使用这个JS来进行大屏展示在这里插入图片描述 CPU

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65


var myChart_CPU = echarts.init(document.getElementById('cpu'));
    // 指定图表的配置项和数据
    var option_cpu = {
        tooltip: {
            formatter: '{a} <br/>{b} : {c}%'
        },
        series: [
            {
                name: 'CPU',
                type: 'gauge',
                progress: {
                    show: true
                },
                detail: {
                    valueAnimation: true,
                    formatter: '{value}'
                },
                data: [
                    {
                        value: '{{ cpu_percent }} %',
                        name: 'CPU使用率'
                    }
                ]
            }
        ]
    };

    // 定义函数，发送 Ajax 请求获取内存使用率数据
    function getCPUData() {
        // 使用原生 JavaScript 发送 Ajax 请求
        // var xhr = new XMLHttpRequest();
        // xhr.onreadystatechange = function () {
        //     if (xhr.readyState === 4 && xhr.status === 200) {
        //         var cpuPercent = JSON.parse(xhr.responseText).cpu_percent;
        //         updateChart_cpu(cpuPercent); // 调用更新图表的函数
        //     }
        // };
        // xhr.open('GET', '/get_cpu_data', true);
        // xhr.send();

        // 使用 jQuery 发送 Ajax 请求
        $.ajax({
            url: '/get_cpu_data',
            dataType: 'json',
            type: 'GET',
            success: function (data) {
                var cpuPercent = data.cpu_percent;
                updateChart_cpu(cpuPercent); // 调用更新图表的函数
            },
            error: function (xhr, status, error) {
                console.log('获取数据失败');
            }
        });
    }

    // 定义函数，更新图表数据并重新渲染图表
    function updateChart_cpu(cpuPercent) {
        option_cpu.series[0].data[0].value = cpuPercent;
        myChart_CPU.setOption(option_cpu);
    }

        // 使用刚指定的配置项和数据显示图表。
    myChart_CPU.setOption(option_cpu);
    // 使用 setInterval 定时刷新数据
    setInterval(getCPUData, 5000); // 每5秒刷新一次数据

在这里插入图片描述这个只是前端的JS请求后端的接口获取到数据才会显示（/get_cpu_data）

1
2
3
4
5
6


@app.route('/get_cpu_data')
def get_cpu_data():
    # 获取机器的 CPU 使用率
    cpu_percent = psutil.cpu_percent()
    print(cpu_percent)
    return jsonify(cpu_percent=cpu_percent)

进击版（JS和CSS剥离）

CSS

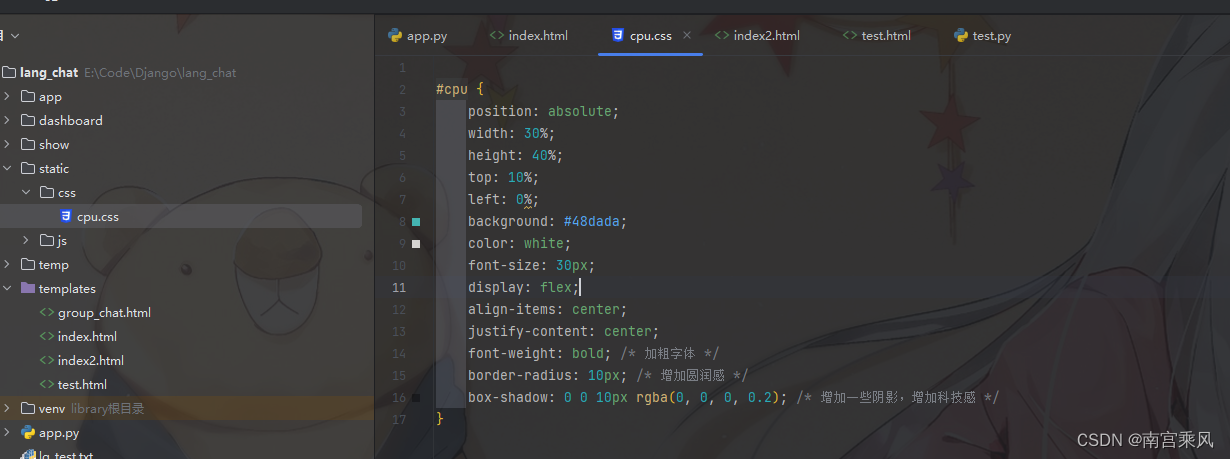

在static 目录创建 CSS文件目录 cpu.css

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


#cpu {
    position: absolute;
    width: 30%;
    height: 40%;
    top: 10%;
    left: 0%;
    background: #48dada;
    color: white;
    font-size: 30px;
    display: flex;
    align-items: center;
    justify-content: center;
    font-weight: bold; /* 加粗字体 */
    border-radius: 10px; /* 增加圆润感 */
    box-shadow: 0 0 10px rgba(0, 0, 0, 0.2); /* 增加一些阴影，增加科技感 */
}

在这里插入图片描述

在html页面引入相关的css

1

		<link href="../static/css/main.css" rel="stylesheet" />

JS

cpu.js

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


var myChart_CPU = echarts.init(document.getElementById('cpu'));
// 指定图表的配置项和数据
var option_cpu = {
    tooltip: {
        formatter: '{a} <br/>{b} : {c}%'
    },
    series: [
        {
            name: 'CPU',
            type: 'gauge',
            progress: {
                show: true
            },
            detail: {
                valueAnimation: true,
                formatter: '{value}'
            },
            data: [
                {
                    value: '0',
                    name: 'CPU使用率'
                }
            ]
        }
    ]
};


// 使用刚指定的配置项和数据显示图表。
myChart_CPU.setOption(option_cpu);

controller.js

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35


function getCPUData() {
    // 使用原生 JavaScript 发送 Ajax 请求
    // var xhr = new XMLHttpRequest();
    // xhr.onreadystatechange = function () {
    //     if (xhr.readyState === 4 && xhr.status === 200) {
    //         var cpuPercent = JSON.parse(xhr.responseText).cpu_percent;
    //         updateChart_cpu(cpuPercent); // 调用更新图表的函数
    //     }
    // };
    // xhr.open('GET', '/get_cpu_data', true);
    // xhr.send();

    // 使用 jQuery 发送 Ajax 请求
    $.ajax({
        url: '/get_cpu_data',
        dataType: 'json',
        type: 'GET',
        success: function (data) {
            var cpuPercent = data.cpu_percent;
            updateChart_cpu(cpuPercent); // 调用更新图表的函数
        },
        error: function (xhr, status, error) {
            console.log('获取数据失败');
        }
    });
}

// 定义函数，更新图表数据并重新渲染图表
function updateChart_cpu(cpuPercent) {
    option_cpu.series[0].data[0].value = cpuPercent;
    myChart_CPU.setOption(option_cpu);
}

getCPUData();
setInterval(getCPUData, 5000);

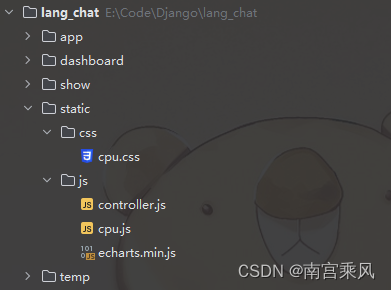

在这里插入图片描述

在html页面进行引入，切记，controller.js 最好一个引入

1
2


<script src="../static/js/cpu.js"></script>
<script src="../static/js/controller.js"></script>

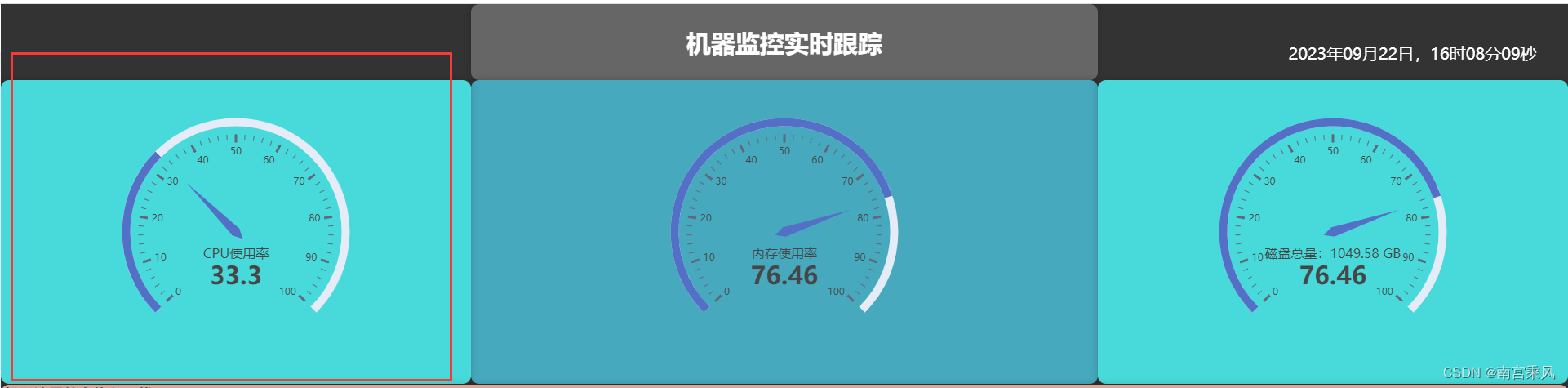

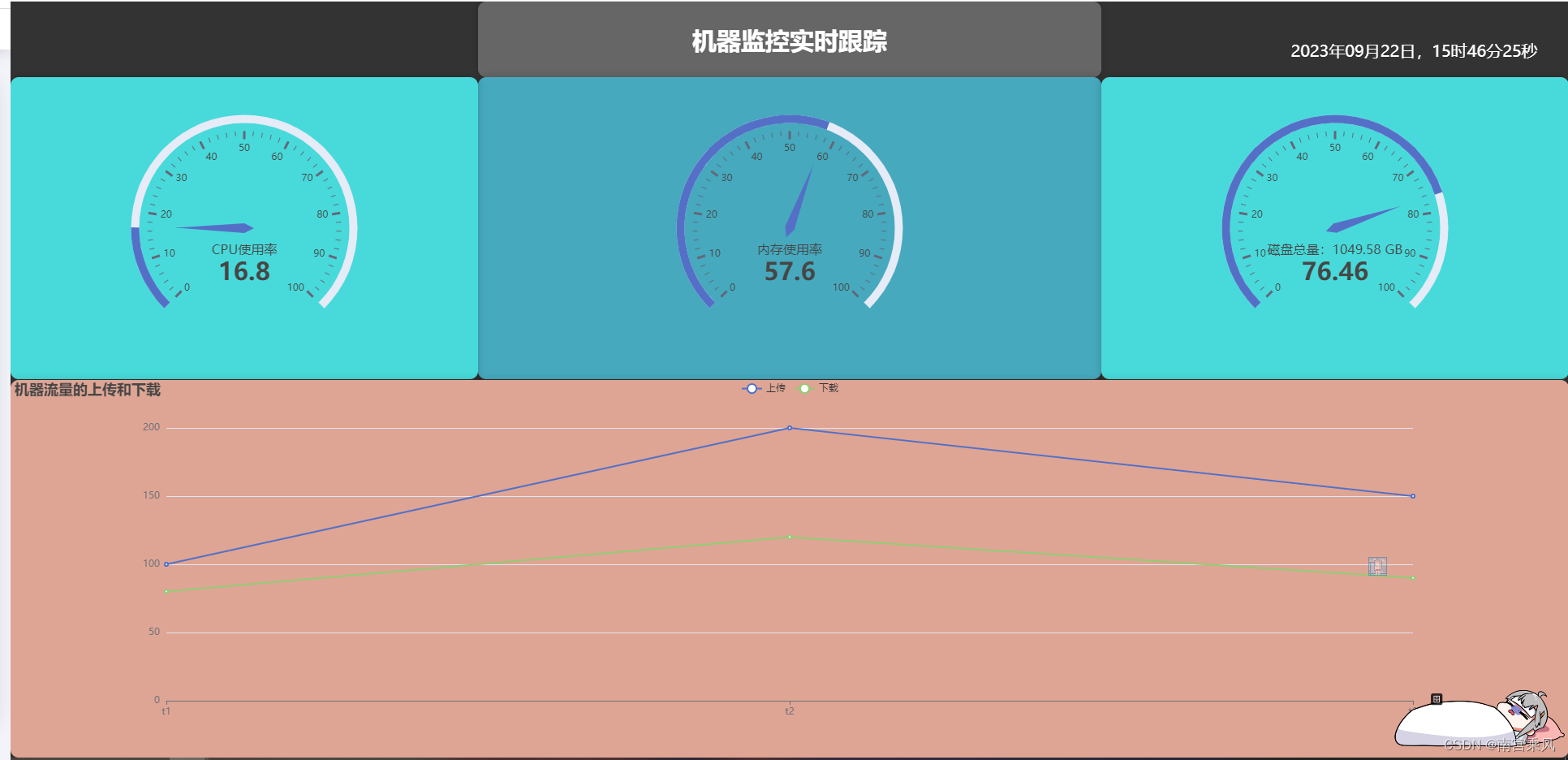

在这里插入图片描述正常显示

后续如果继续深入研究，后端框架可以换成高性能的tornado或者功能更强大的Django，可视化的组件可以换成pyecharts，前端可以使用vue，react框架等。还可以考虑加入sqlite数据库或连接db数据库，打造成一个更完整的项目。

参考文档： https://www.cnblogs.com/hugboy/p/15427793.html https://zhuanlan.zhihu.com/p/584796840 https://github.com/xiaokai1996/big_screen/blob/master/big_screen%E9%A1%B9%E7%9B%AE%E5%AD%A6%E4%B9%A0%E7%AC%94%E8%AE%B0.md https://blog.csdn.net/dwhyxjfm/article/details/127946379
