Istio安装和基础原理

1、Istio简介

Istio 是一个开源服务网格，它透明地分层到现有的分布式应用程序上。 Istio 强大的特性提供了一种统一和更有效的方式来保护、连接和监视服务。 Istio 是实现负载平衡、服务到服务身份验证和监视的路径——只需要很少或不需要更改服务代码。它强大的控制平面带来了重要的特点，包括：

使用 TLS 加密、强身份认证和授权的集群内服务到服务的安全通信
自动负载均衡的 HTTP, gRPC, WebSocket，和 TCP 流量
通过丰富的路由规则、重试、故障转移和故障注入对流量行为进行细粒度控制
一个可插入的策略层和配置 API，支持访问控制、速率限制和配额
对集群内的所有流量(包括集群入口和出口)进行自动度量、日志和跟踪

在这里插入图片描述

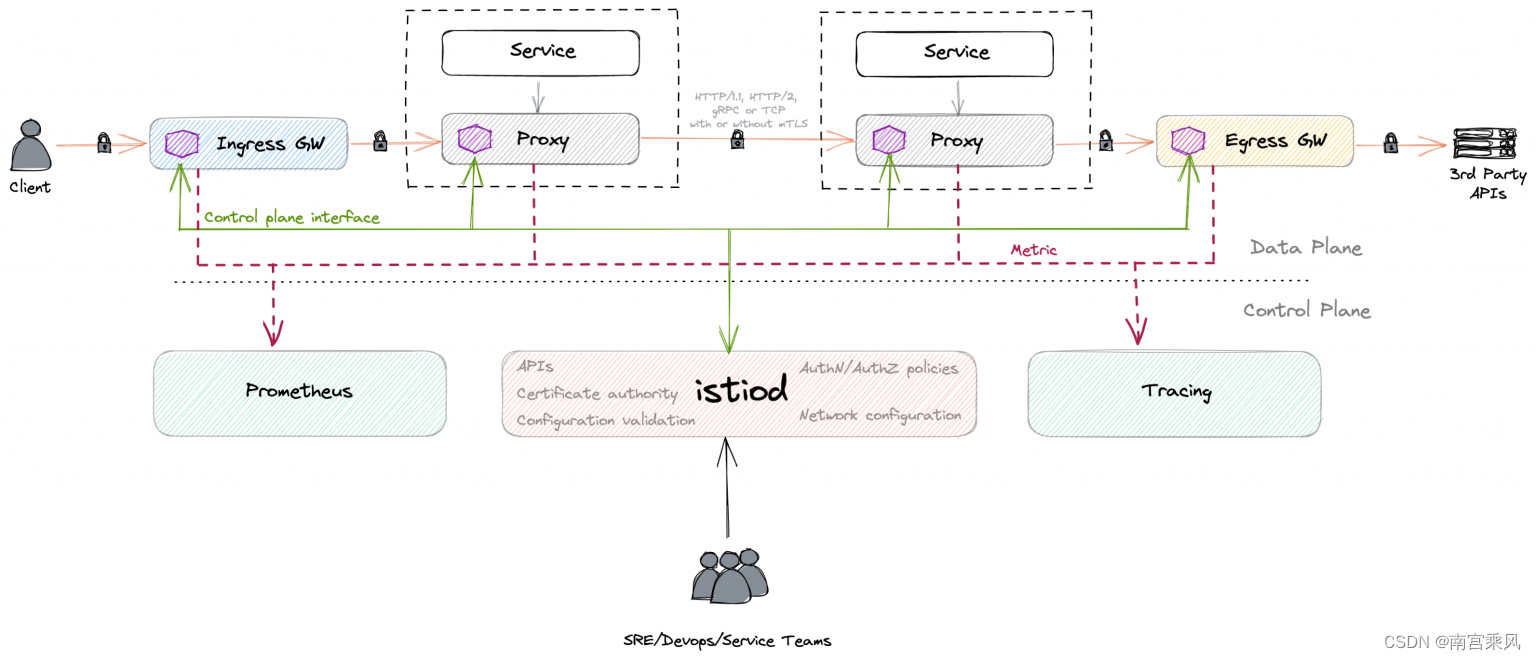

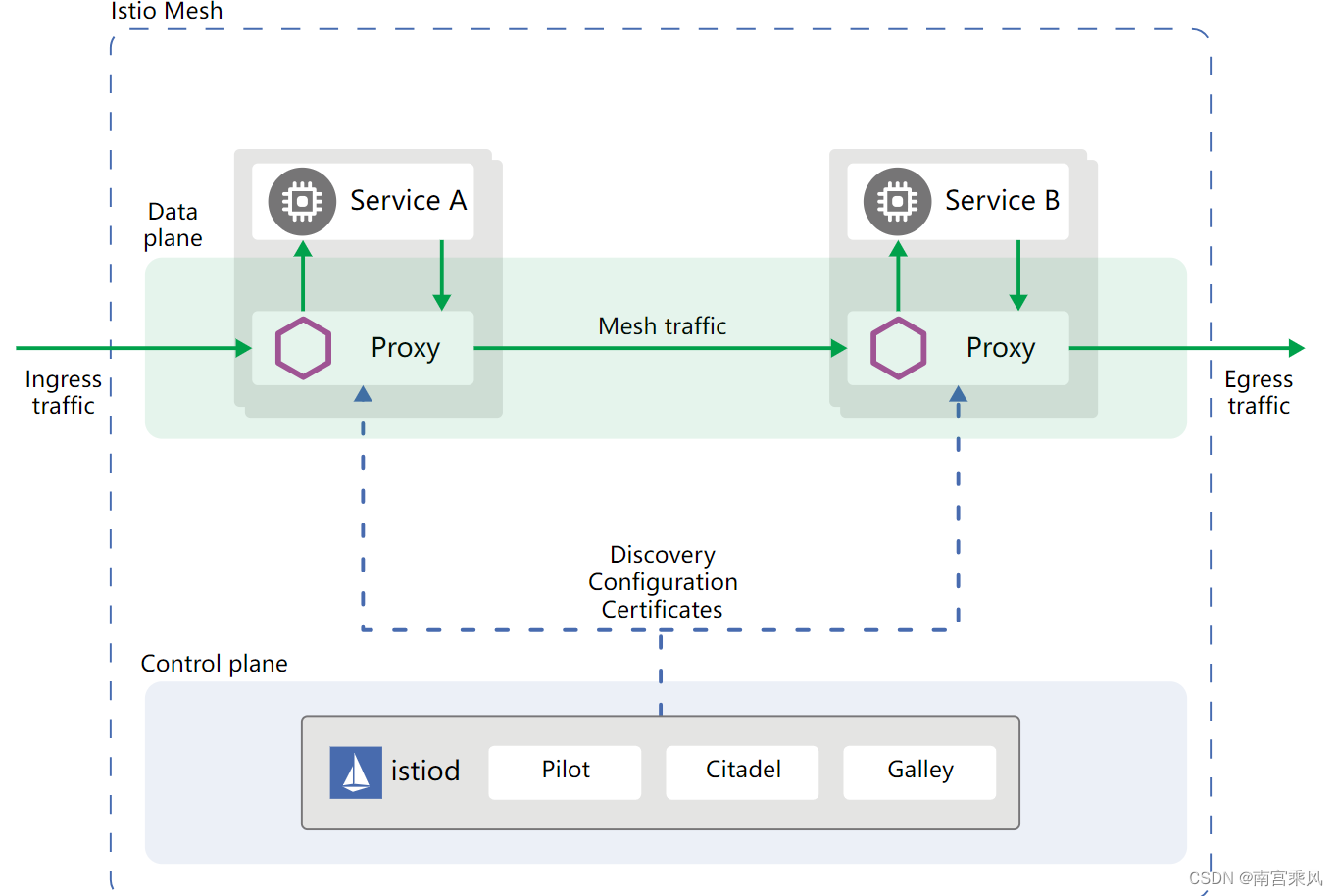

Istio 主要由两部分组成，分别是数据平面和控制平面。

数据平面：数据平面或者数据层是由代理服务的集合所组成的，它们会使用扩展的 Envoy 代理服务器，表现形式是每个 Kubernetes pod 中的 sidecar 容器。这些 sidecar 会协调和控制所有微服务之间的网络通信，同时还会收集和报告有用的遥测数据。
控制平面：控制平面或者控制层由一个名为 istiod 的二进制文件组成，负责将高层级的路由规则和流量控制行为转换成 Envoy 的特定配置，然后在运行时将它们传播到 sidecar 中。除此之外，控制平面还提供安全措施，通过内置的身份标识和证书管理，实现强大的服务间和终端用户认证，同时根据服务的身份标识执行安全策略。

2、Istio 核心功能

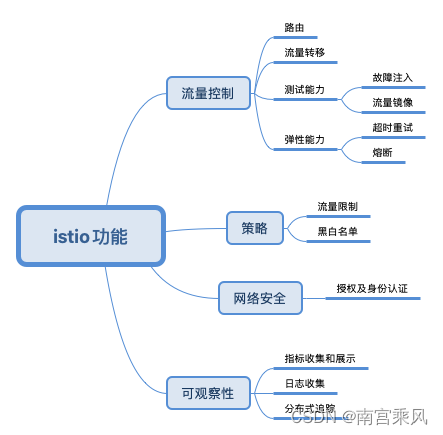

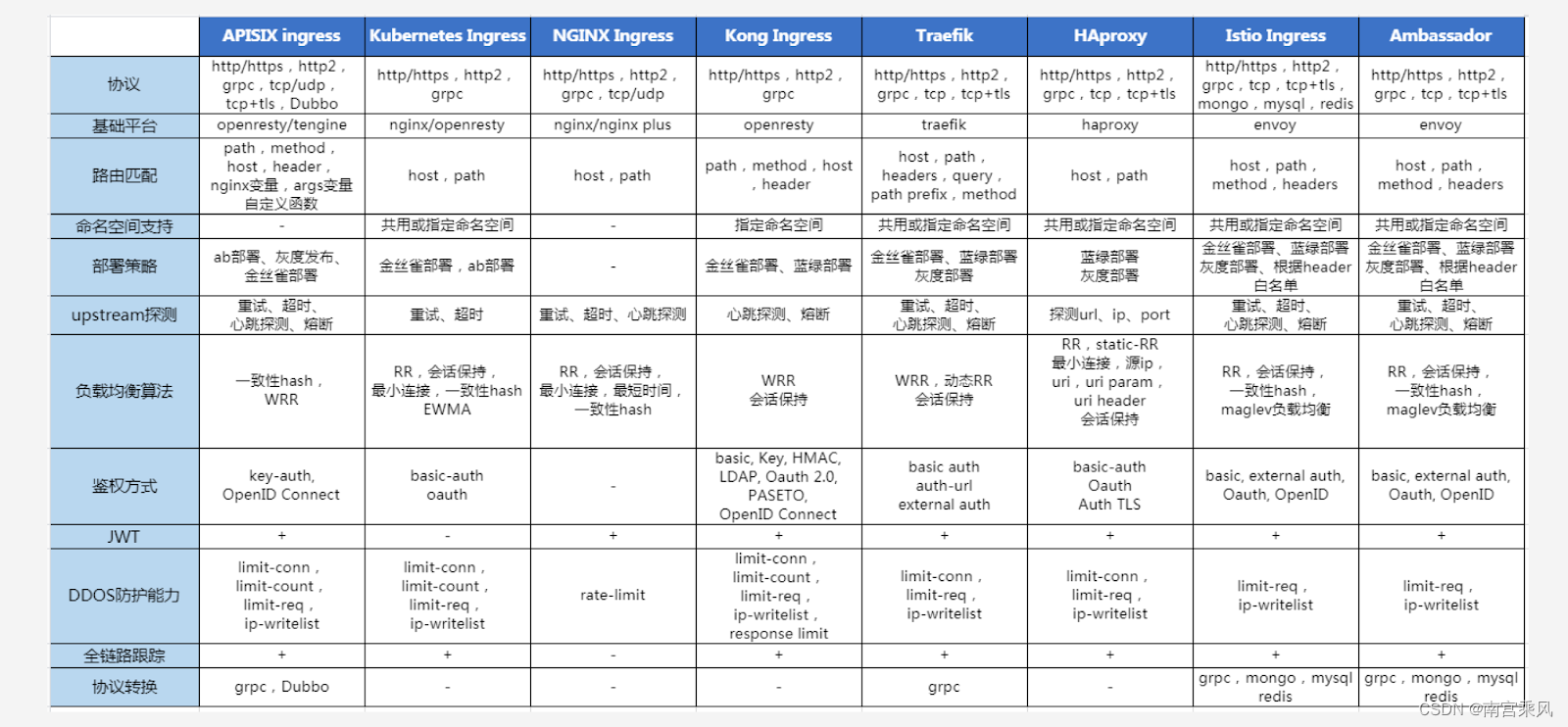

在这里插入图片描述 Istio 是一个与 Kubernetes 紧密结合的服务网格(Service Mesh)，用于服务治理。

注意，Istio 是用于服务治理的，主要有流量管理、服务间安全、可观测性这几种功能。在微服务系统中，会碰到很多棘手的问题，Istio 只能解决其中一小部分。

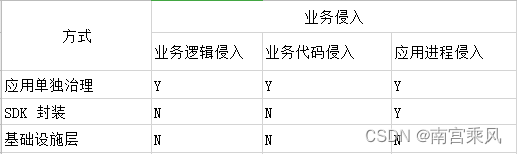

服务治理有三种方式，第一种是每个项目中包含单独的治理逻辑，这样比较简单；第二种是将逻辑封装到 SDK 中，每个项目引用 SDK 即可，不增加或只需要少量配置或代码即可；第三种是下沉到基础设施层。Istio 便是第三种方式。在这里插入图片描述

3、Istio 原理

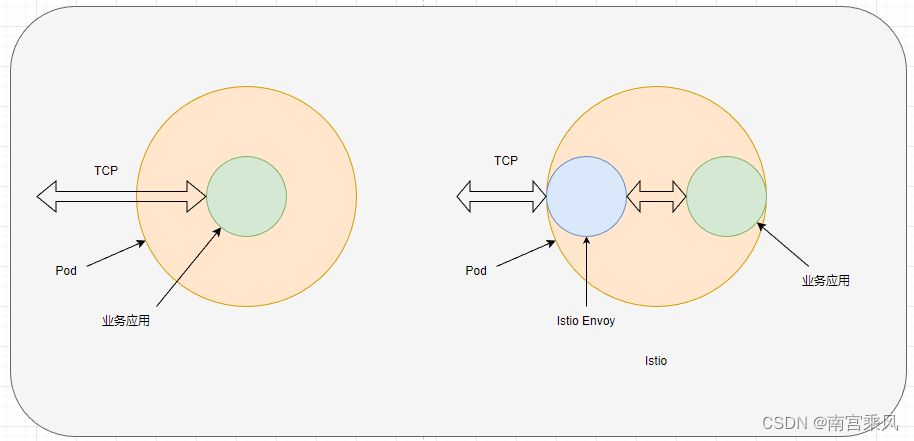

Istio 可以的作用原理是拦截 Kubernetes 部署 Pod 的事件，然后从 Pod 中注入一个名为 Envoy 的容器，这个容器会拦截外部到业务应用的流量。由于所有流量都被 Envoy “劫持” 了，所以 Istio 可以对流量进行分析例如收集请求信息，以及一系列的流量管理操作，也可以验证授权信息。当 Envoy 拦截流量并执行一系列操作之后，如果请求没问题，就会转发流量到业务应用的 Pod 中。在这里插入图片描述【左：普通 Pod；Istio；右：Istio 代理了出入口流量】

当然，由于 Envoy 需要拦截流量之后转发给业务应用，这样就多了一层转发，会导致系统响应速度会有所下降，但是增加的响应时间几乎可以忽略不计。

每个 Pod 都有一个 Envoy 负责拦截、处理和转发进出 Pod 的所有网络流量，这种方式被称为 Sidecar。

以下是 Istio Sidecar 的一些主要功能：

流量管理：Envoy 代理可以根据 Istio 配置的路由规则（如 VirtualService 和 DestinationRule）实现流量的转发、分割和镜像等功能。
安全通信：Envoy 代理负责在服务之间建立安全的双向 TLS 连接，确保服务间通信的安全性。
遥测数据收集：Envoy 代理可以收集关于网络流量的详细遥测数据（如延迟、成功率等），并将这些数据上报给 Istio 的遥测组件，以便进行监控和分析。
策略执行：Envoy 代理可以根据 Istio 配置的策略规则（如 RateLimit 和 AuthorizationPolicy）执行限流、访问控制等策略。

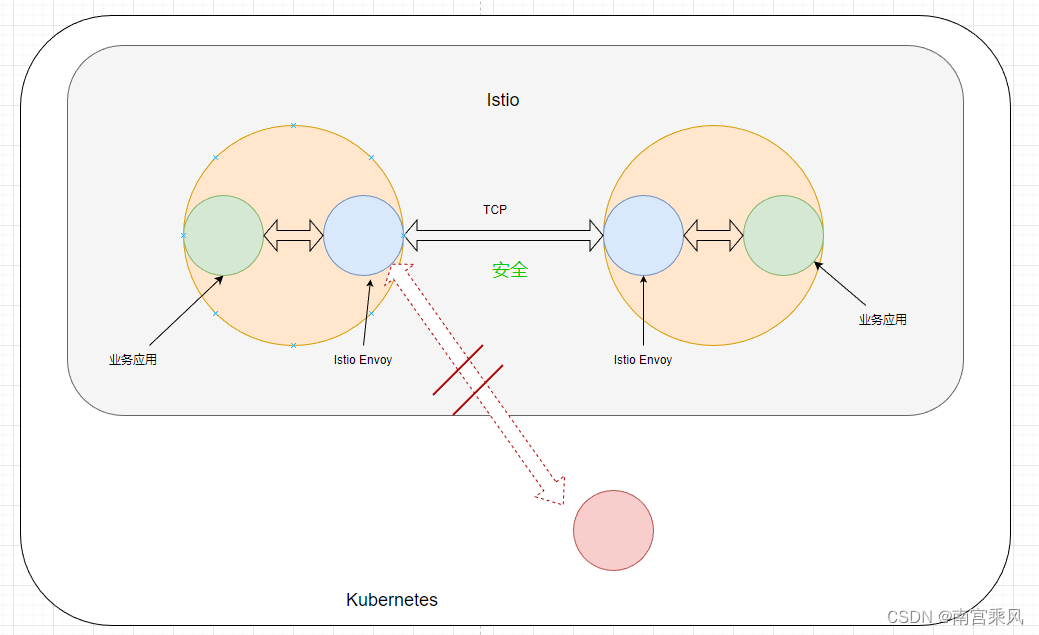

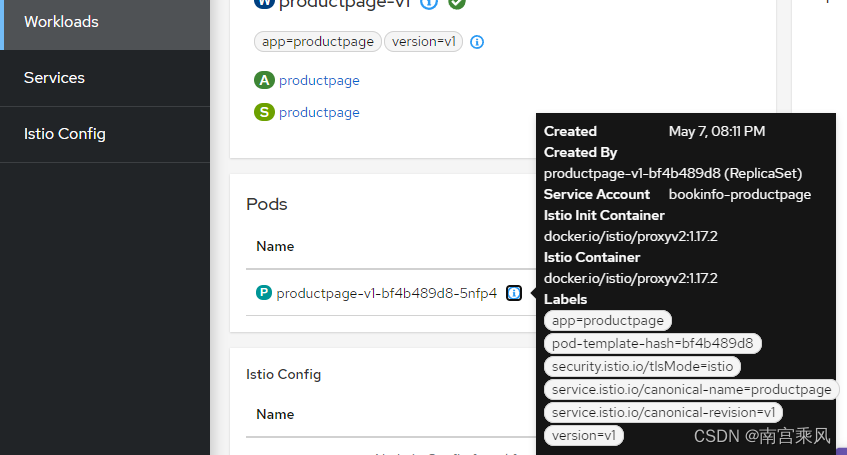

由于 Pod 是通过 Envoy 暴露端口的，所有进出口流量都需要经过 Envoy 的检查，所以很容易判断访问来源，如果请求方不是在 Istio 中的服务，那么 Envoy 便会拒绝访问。 在这里插入图片描述在 Istio 中，Envoy 这一块称为数据平面，而负责管理集群的 istiod 组件称为控制平面。

注意，这里是 istiod ，是 Istio 负责管理集群的一种组件。

4、Istio 安装

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


istioctl(可以通过curl -L https://istio.io/downloadIstio | ISTIO_VERSION=1.20.1 sh 安装)

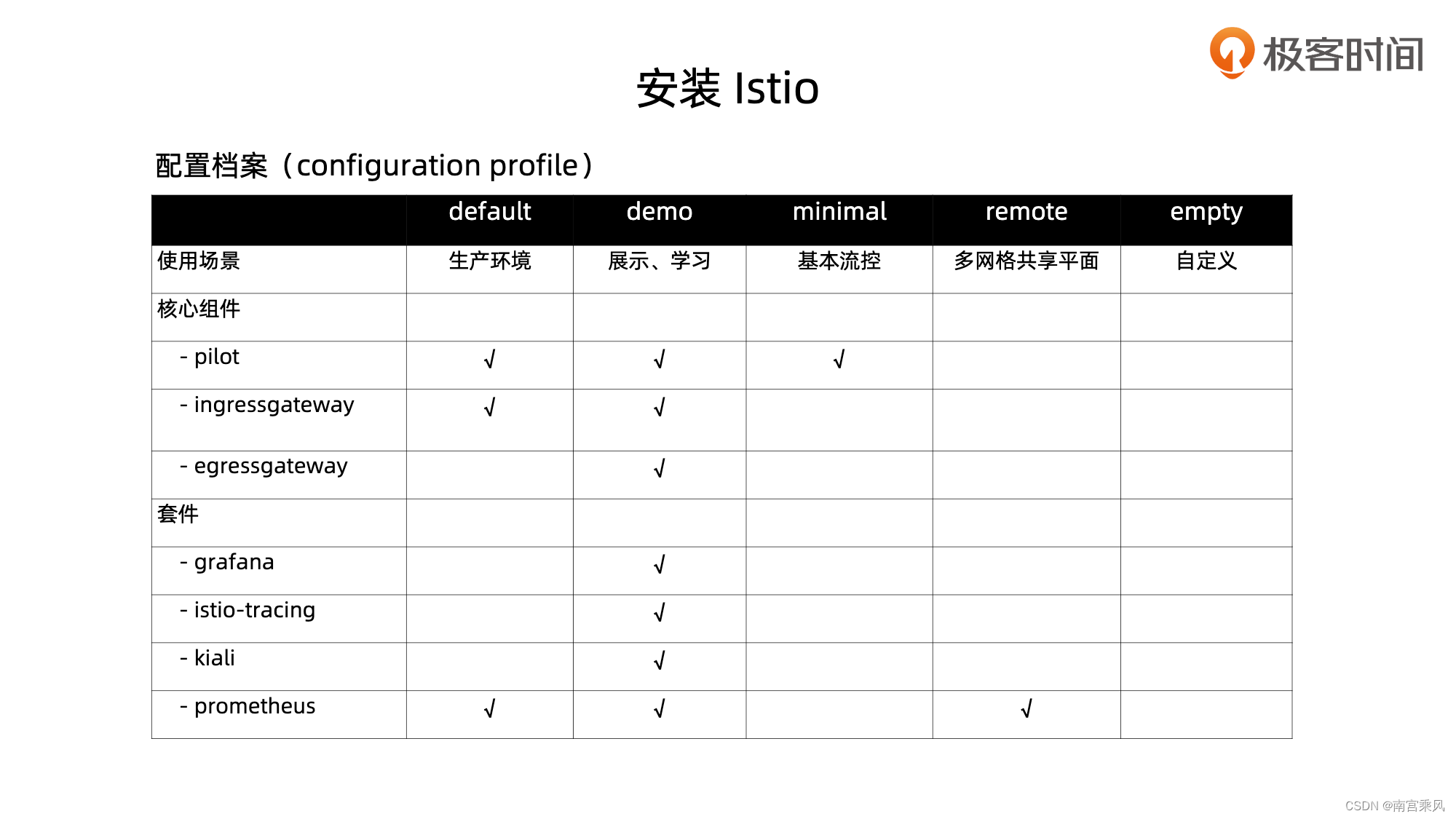

[root@bt ~]# istioctl profile list
Istio configuration profiles:
    ambient
    default
    demo
    empty
    external
    minimal
    openshift
    preview
    remote

或者
安装profile=demo的 istio

istioctl manifest apply --set profile=demo \
--set cni.enabled=true --set cni.components.cni.namespace=kube-system \
--set values.gateways.istio-ingressgateway.type=ClusterIP

在这里插入图片描述设置自动 istio 注入，可以通过 namespace 去做

1
2
3
4
5


#给ns1的命名空间添加istio标签，那么在这个标签里，所有创建的 pod 都会被自动注入 istio
kubectl label ns ns1 istio-injection=enabled

# 查看labels
kubectl get ns --show-labels

使用 istio 单独的注入一个pod

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


# 创建
istioctl kube-inject -f pod1.yaml | kubectl apply -f -

# 查看pod数量
kubectl get pods  #此时READY数为2

#这个pod新增的docker，就是 pilot，envoy


## 在创建一个 pod 测试
sed 's/pod1/pod2/' pod1.yaml | kubectl apply -f -
kubectl get pods  # 发现这个 pod2 是没有被注入的

安装kiali ：图形化工具，可以直观的查看流量

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


kubectl get pods -n istio-system

# 安装
kubectl apply -f istio-1.10.3/samples/addons/kiali.yaml
# 或者可以选择直接全部都安装上
kubectl apply -f istio-1.10.3/samples/addons/

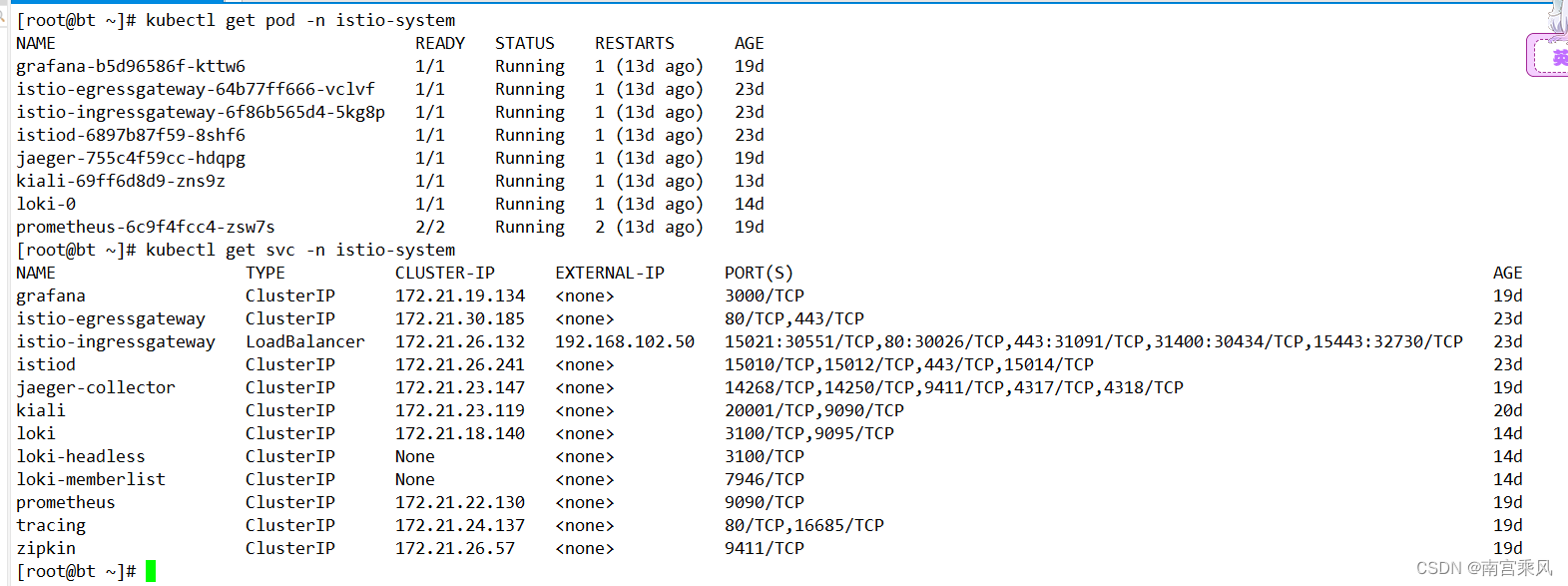

kubectl get svc -n istio-system
# kiali 的PORT：20001，TYPE为 ClusterIP

# 修改 kiali 的 svc
kubectl edit svc kiali -n istio-system

  sessionAffinity: None
  type: LoadBalancer  #把ClusterIP修改为NodePort或者LoadBalancer

# 查看并验证
kubectl get svc -n istio-system

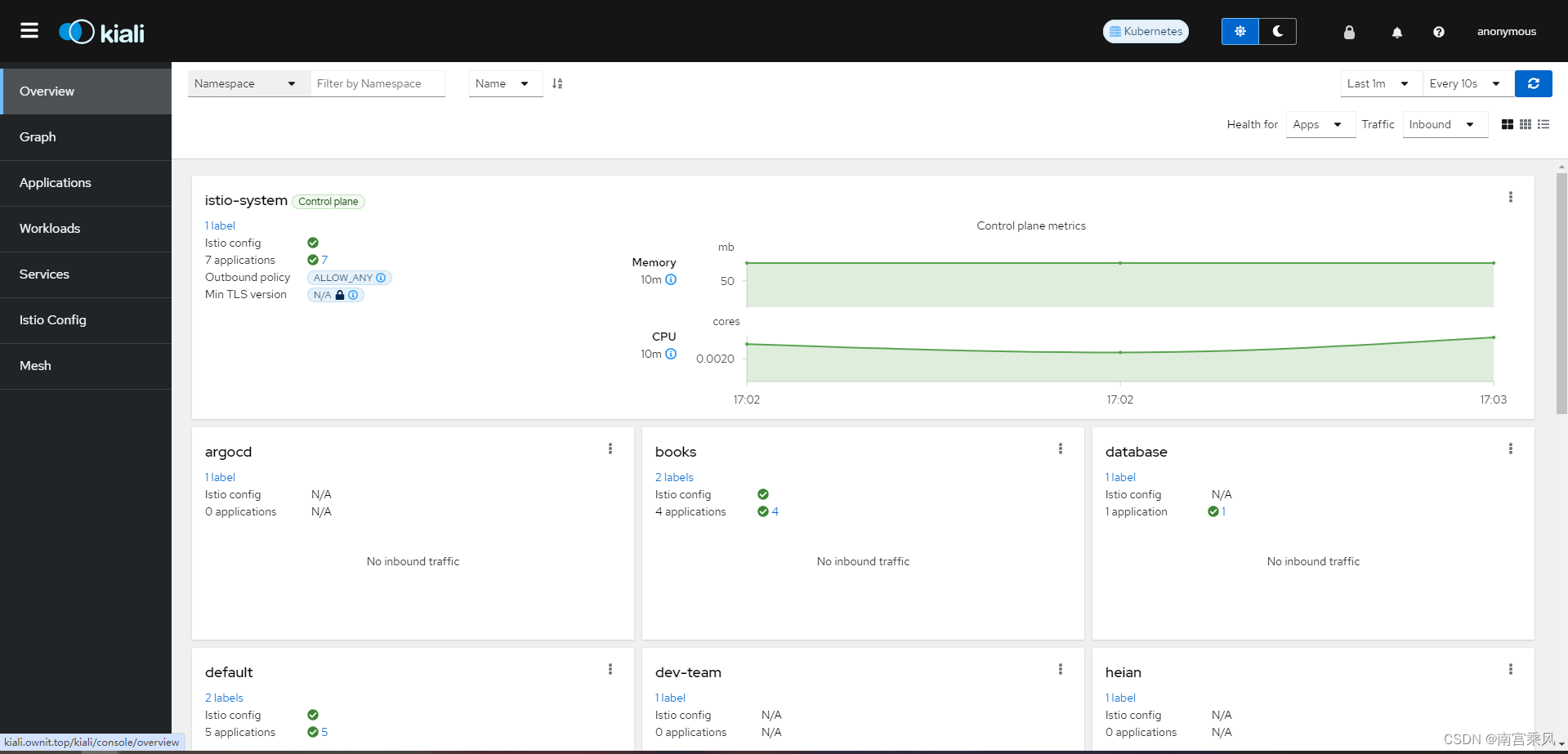

# 查看 kiali 的 ip 和端口，使用浏览器访问
# 进入浏览器后可以测试一下，进入 Graph 页面，选择 istio-system 和 ns1 的 Namespace，可以看到我们现在环境中的拓扑图

在这里插入图片描述

Kiali 的 Graph 数据主要来自两个来源：Prometheus 和 Istio 本身的遥测数据。

Prometheus：Prometheus 是一个开源监控和警报工具，它用于收集和存储 Istio 服务网格中的指标数据。Istio 使用 Envoy 代理收集遥测数据，这些数据随后被 Prometheus 抓取和存储。Kiali 使用这些 Prometheus 数据来生成服务之间的流量、错误率、延迟等指标。

Istio 遥测数据：Istio 服务网格生成的遥测数据包括请求、响应、延迟以及 Envoy 代理的其他性能指标。这些数据由 Istio 组件（例如 Mixer 和 Pilot）以及 Envoy 代理本身生成。Kiali 从这些遥测数据中获取服务拓扑信息，以创建服务之间的依赖关系图。

Kiali 将这两个数据源的信息整合在一起，生成 Graph，它展示了服务网格的拓扑结构、服务之间的流量以及其他性能指标。这有助于用户更好地理解服务之间的依赖关系，发现潜在的性能问题，并优化服务网格配置。

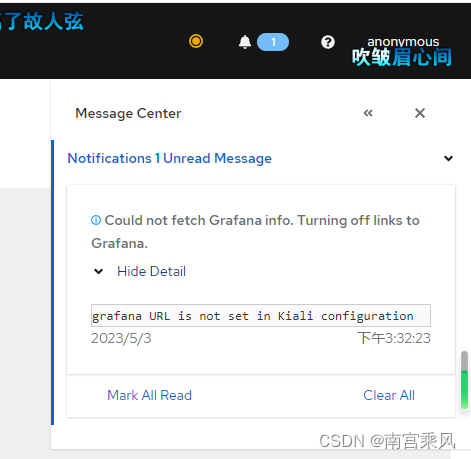

可能失败的原因 如果你的 Kiali 一直显示 Empty Graph。请关注以下几种可能的情况：

集群版本低于 1.23 ，需要升级 Kubernetes 集群。安装了 Kubesphere，说多了都是泪，Kubesphere 太重了，笔者花了一晚上时间重新安装集群。访问的地址不正确，没有配置对 /productpage 的访问地址，请求流量没有打入集群。 Pod 没有被注入 istio-proxy。你可以在 Kiali 的 Workloads 查看每个负载的 Pod 信息，正常情况应当如下所示：在这里插入图片描述 修复 Kiali Grafana 问题 点击右上角的消息，可能会提示配置不正确，因为 kiali 需要从 Grafana 拉取数据。编辑 configmap 。

1
2
3
4
5
6
7
8

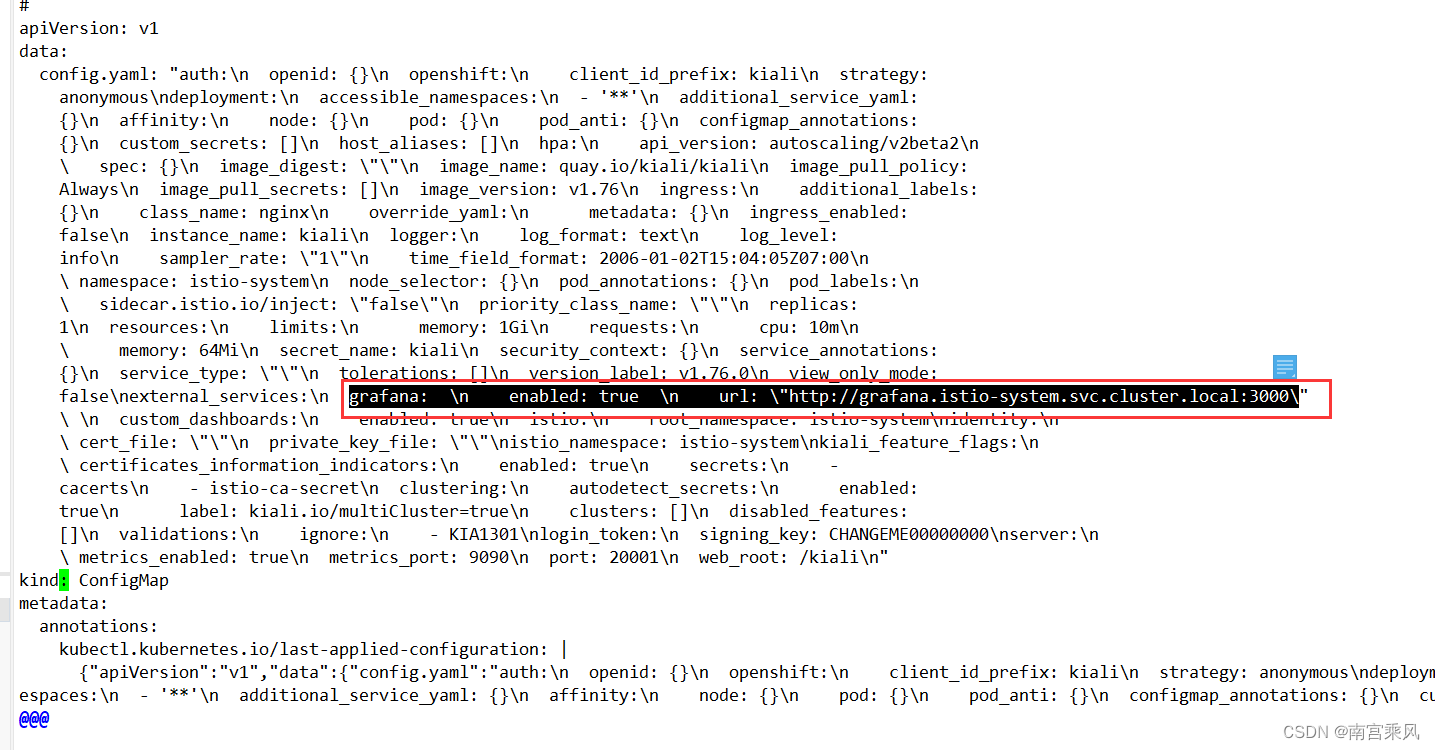

 kubectl edit configmap kiali -n istio-system

 grafana:  \n    enabled: true  \n    url: \"http://grafana.istio-system.svc.cluster.local:3000\"
    \ \n    in_cluster_url: \"http://grafana.istio-system.svc.cluster.local:3000\"\n

如果上方不行，就添加下方

 grafana:  \n    enabled: true  \n    url: \"http://grafana.istio-system.svc.cluster.local:3000\"

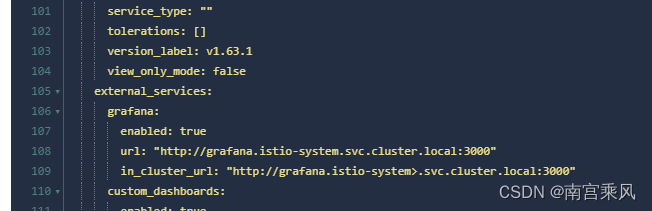

在这里插入图片描述如果使用的是可视化工具，添加就简单了。

1
2
3
4


      grafana:
        enabled: true
        url: "http://grafana.istio-system.svc.cluster.local:3000"
        in_cluster_url: "http://grafana.istio-system>.svc.cluster.local:3000"

在这里插入图片描述然后使用 kubectl describe configmap kiali -n istio-system 查看配置是否正确。

5、Istio核心资源

和Kubernetes资源一致，Istio的配置也是通过声明式自定义资源配置来加载的。常用的核心资源有VirtualService、DestinationRule、Gateway、ServiceEntry、Sidecar等。

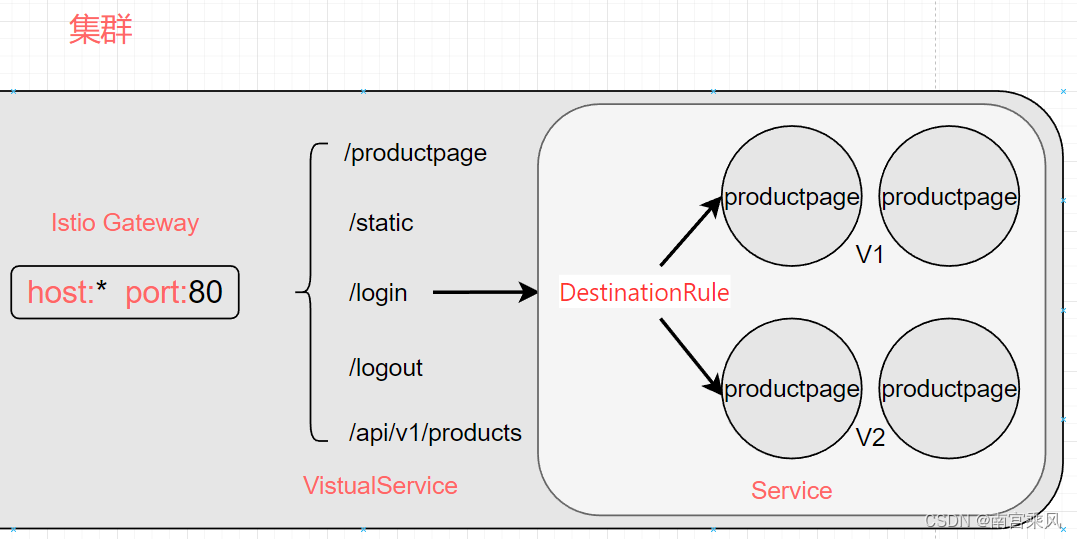

Gateway 类似 Nginx 需要创建一个反向代理时需要绑定的域名配置。

Istio VistualService 中可以限制外部能够访问的路由地址，

DestinationRule 则可以配置访问的 Pod 策略。

可以为 Istio VistualService 绑定一个 Istio DestinationRule

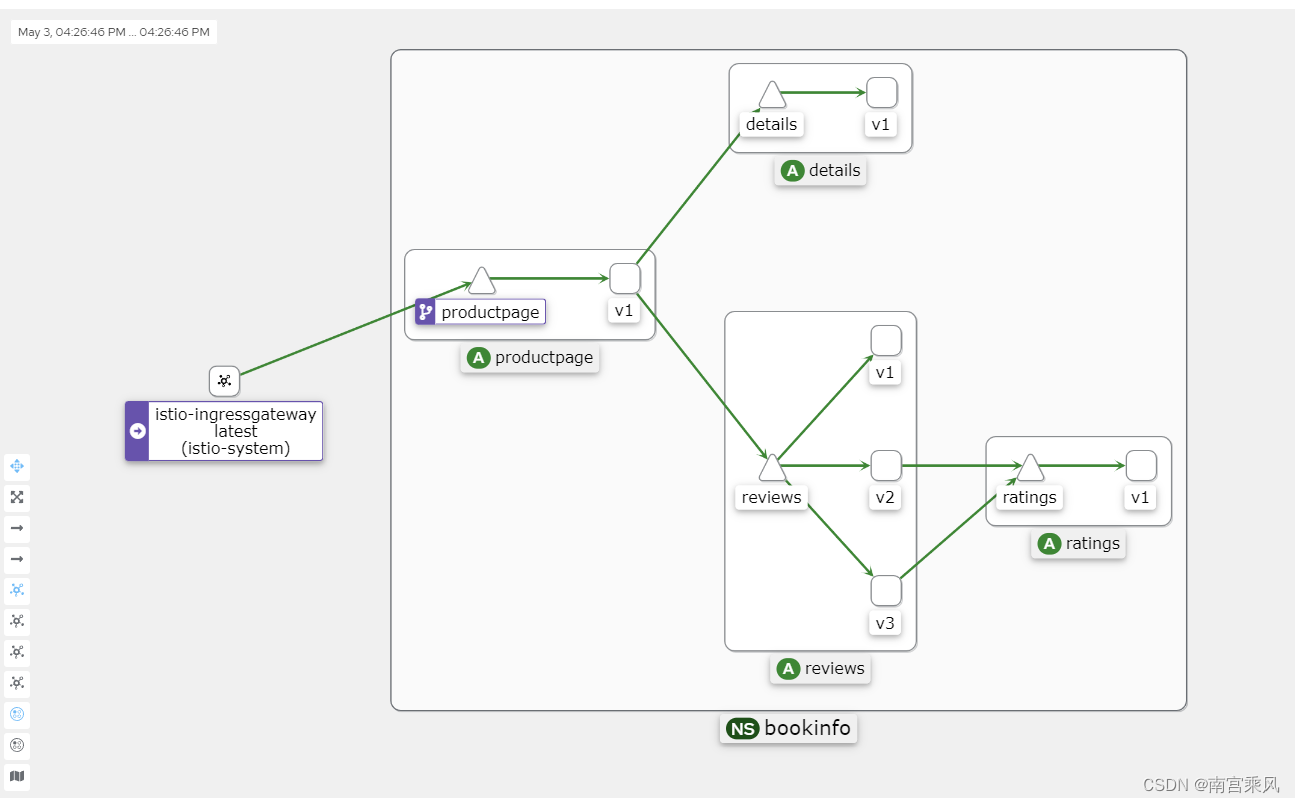

通过 DestinationRule 我们还可以定义版本子集等，通过更加丰富的策略转发流量。在这里插入图片描述

istio-ingressgateway（邮局的入口）： 当一个请求（邮件）到达你的应用时，它首先会到达istio-ingressgateway。这就像一个邮局的入口，所有的邮件都必须先经过这里。
Gateway（邮局的接收员）： Gateway就像是邮局的接收员，它的工作是检查每个进来的请求（邮件），看看它应该被发送到哪里。在你的例子中，Gateway会把所有的请求都发送到bookinfo服务。
VirtualService（邮局的分拣员）： 当请求（邮件）到达bookinfo服务时，VirtualService就像是一个分拣员，它会根据请求的路径或者其他属性，决定请求应该被发送到哪个服务。在你的例子中，productpage的VirtualService可能会把请求发送到productpage服务。
DestinationRule（邮局的包装员）： 当请求（邮件）被发送到一个特定的服务时，DestinationRule就像是一个包装员，它会根据规则，决定如何处理这个请求（邮件）。例如，它可能会决定请求应该被发送到哪个版本的服务，或者请求应该如何被负载均衡。
Envoy（邮局的快递员）： 当productpage服务需要访问其他服务（如reviews）时，它会发送一个请求。这个请求就像是一个新的邮件，它会被Envoy（快递员）拿到，然后根据VirtualService和DestinationRule的规则，被发送到正确的服务。

在 Istio 中，VirtualService 和 DestinationRule 是两个关键的自定义资源定义（CRD），它们用于配置和控制服务间的流量路由。

它们之间的关系可以概括为：

VirtualService 定义了流量的路由规则，
DestinationRule 定义了流量到达目的地后如何进行负载分发和连接池管理。

VirtualService 用于定义流量的路由规则。 当请求从一个服务到另一个服务时，VirtualService 可以指定如何将流量路由到不同的目的地（例如，不同的服务实例，版本或子集）。VirtualService 还可以根据请求的属性（如请求头、路径、来源等）对流量进行匹配和分发。此外，VirtualService 可以配置复杂的路由行为，如重试、超时和故障注入等。

DestinationRule 被用于控制流量的分发和连接池管理。 DestinationRule 定义了服务的子集（即服务的不同版本或变体），并指定如何根据负载均衡策略（如轮询、随机、最少连接等）将流量分发到这些子集。此外，DestinationRule 还可以配置连接池设置（如最大连接数、空闲超时等）和传输层安全策略（如 TLS 设置）。

总之，VirtualService 和 DestinationRule 在 Istio 中共同实现了流量的精细控制。VirtualService 用于定义流量的路由规则，而 DestinationRule 则负责处理流量到达目的地后的负载分发和连接池管理。 Istio 的做法是 Gateway 监控入口流量，通过 VirtualService 设置流量进入的策略，并指向 Service。而 DestinationRule 则定义了流量流向 Pod 的策略。

VirtualService

VirtualService（虚拟服务）和Kubernetes的Service类似，但是两种并不是对等的资源类型。VirtualService基于Istio和对应平台提供的基本连通性和服务发现能力，将请求路由到对应的目标。每一个VirtualService包含一组路由规则，Istio将每个请求根据路由匹配到指定的目标地址。

和Kubernetes的Service不同的是，Kubernetes的Service只提供了最简单的服务发现和负载均衡的能力，如果想要实现更加细粒度的流量分发，比如灰度、蓝绿等流量管理，Kubernetes的Service显得比较吃力或者无法实现，而VirtualService在流量管理方面有着比较好的灵活性和有效性，可以在代码零侵入的情况下实现更加丰富的流量管理，比如灰度等。

一个典型的用例是将流量发送到被指定服务的不同版本，比如80%的流量发送给v1版本，20%的流量发送给新版本。或者将某个登录用户指定到新版本，其他用户指定到旧版本，可以实现AB测试等功能。

接下来看一个VirtualService的配置示例，根据特定用户将流量分发至不同版本：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  http:
  - match:
    - headers:
        end-user:
          exact: jason
    route:
    - destination:
        host: reviews
        subset: v2
  - route:
    - destination:
        host: reviews
        subset: v3

上面参数说明:

apiVersion：对应的API版本
kind：创建的资源类型，和Kubernetes的Service类似
metadata：元数据，和Kubernetes资源类似，可以定义annotations、labels、name等
metadata.name：VirtualService的名称
spec：关于VirtualService的定义
spec.hosts：VirtualService的主机，即用户指定的目标或路由规则的目标，客户端向服务端发送请求时使用的一个或多个地址，可以是IP地址、DNS名称，或者是依赖于底层平台的一个简称（比如Kubernetes的Service短名称），隐式或显式地指向一个完全限定域名（FQDN），当然也可以是一个通配符"*"
spec.http：路由规则配置，用来指定流量的路由行为，通过该处的配置将HTTP/1.1、HTTP2和gRPC等流量发送到hosts字段指定的目标
spec.http[].match：路由规则的条件，可以根据一些条件制定更加细粒度的路由。比如当前示例的headers，表示匹配headers里面的end-user字段，并且值为jason的请求
route：路由规则，destination字段指定了符合此条件的流量的实际目标地址。比如该示例的请求，如果请求头包含end-user=jason字段，则该请求会被路由到reviews的v2版本。如果没有匹配到该请求头，则流量会被路由到v3版本（版本由DestinationRule划分）

注意：VirtualService路由规则按照从上往下的顺序进行匹配，第一个规则有最高的优先级，如果不满足第一个路由规则，则流量会选择下一个规则。

除了上述的路由匹配外，VirtualService也支持域名+路径的方式进行路由。比如后端有两个服务，一个是reviews，通过http://**bookinfo.com/reviews访问；另一个是ratings，通过http://bookinfo.com/ratings**访问。此时可以配置VirtualService如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - bookinfo.com
  http:
  - match:
    - uri:
       prefix: /reviews
    route:
    - destination:
        host: reviews
  - match:
    - uri:
       prefix: /ratings
    route:
    - destination:
        host: ratings

DestinationRule

将VirtualService理解为Kubernetes Service层面，DestinationRule理解为Service后端真实的目标地址，即VirtualService用于Service层面的路由管控，DestinationRule用于对后端真实的服务再做进一步的划分。比如存在一个Service名为paycenter，指向后端多个paycenter的Pod（该Pod可能是不同的Deployment创建的），而DestinationRule可以对后端的多个Pod区分新旧版本，划分成不同的subnet，之后VirtualService可以针对不同的版本进行流量管控。

在下面的示例中，目标规则为 my-svc 目标服务配置了 3 个具有不同负载均衡策略的子集：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: my-destination-rule
spec:
  host: my-svc
  trafficPolicy:
    loadBalancer:
      simple: RANDOM
  subsets:
  - name: v1
    labels:
      version: v1
  - name: v2
    labels:
      version: v2
    trafficPolicy:
      loadBalancer:
        simple: ROUND_ROBIN
  - name: v3
    labels:
      version: v3

上面参数说明：

trafficPolicy：这是一个用于定义流量策略的部分。在这个例子中，定义了三个子集（subsets）的流量策略
loadBalancer：用于指定负载均衡算法的配置
subsets：这里定义了三个子集（v1、v2、v3），每个子集通过 labels 来选择对应版本的服务实例。第一个子集 v1 对应版本为 v1 的服务实例，并使用 simple: RANDOM 负载均衡策略。这意味着请求将随机路由到 v1 子集中的服务实例；第二个子集 v2 对应版本为 v2 的服务实例，并使用 simple: ROUND_ROBIN 负载均衡策略。这意味着请求将以循环方式（Round Robin）路由到 v2 子集中的服务实例；第三个子集 v3 对应版本为 v3 的服务实例。在这里没有指定负载均衡策略，因此将使用默认的负载均衡策略。

每个子集都是基于一个或多个 labels 定义的，在 Kubernetes 中它是附加到像 Pod 这种对象上的键/值对。这些标签应用于 Kubernetes 服务的 Deployment 并作为 metadata 来识别不同的版本。

除了定义子集之外，此目标规则对于所有子集都有默认的流量策略，而对于该子集，则有特定于子集的策略覆盖它。定义在 subsets 上的默认策略，为 v1 和 v3 子集设置了一个简单的随机负载均衡器。在 v2 策略中，轮询负载均衡器被指定在相应的子集字段上

默认情况下，Istio 使用轮询的负载均衡策略，实例池中的每个实例依次获取请求。Istio 同时支持如下的负载均衡模型，可以在 DestinationRule 中为流向某个特定服务或服务子集的流量指定这些模型。

随机：请求以随机的方式转发到池中的实例
权重：请求根据指定的百分比转发到池中的实例
最少请求：请求被转发到最少被访问的实例

Gateway

Istio同样支持网关功能，可以使用Gateway在网格最外层接收HTTP/TCP流量，并将流量转发到网格内的某个服务。

在安装Istio时，可以在istio-system命名空间下安装ingressgateway的Pod，用来充当Ingress Gateway。其中Ingress Gateway为入口网关，可以将网格内的服务“暴露”出去，一般和VirtualService配置使用，并配置一个可以被外部服务访问的域名，从而外部服务可以通过该域名访问网格内的服务。

配置Gateway和Istio其他资源类似，kind指定为Gateway即可。比如配置一个VirtualService和Gateway实现对网格内的某个服务进行发布，首先创建一个Gateway，代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
  name: httpbin-gateway
spec:
  selector:
    istio: ingressgateway
  servers:
  - port:
      number: 80
      name: http
      protocol: HTTP
    hosts:
    - "httpbin.example.com"

上面参数说明：

selector：必选字段。选择由哪个ingressgateway的Pod发布服务，默认为istio-system命名空间下具有istio=ingressgateway标签的Pod
servers：必选字段。表示发布的服务列表，用于描述发布服务的属性，比如代理监听的端口、协议和端口的名称等
hosts：必选字段。Gateway发布的服务地址，也就是允许用户访问的域名，可以配置为“*”，表示任何域名都可以被代理，本示例为http://httpbin.example.com可被路由

之后配置一个VirtualService与之匹配，即可通过该域名访问VirtualService配置的服务。比如将http://httpbin.example.com的/status和/delay代理到httpbin服务的8000端口：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: httpbin
spec:
  hosts:
  - "httpbin.example.com"
  gateways:
  - httpbin-gateway
  http:
  - match:
    - uri:
       prefix: /status
    - uri:
       prefix: /delay
    route:
    - destination:
        host: httpbin
        port:
          number: 8000

之后将域名解析至ingressgateway Pod的Service上即可访问该域名。
