Kubernetes Ingress-nginx高级用法

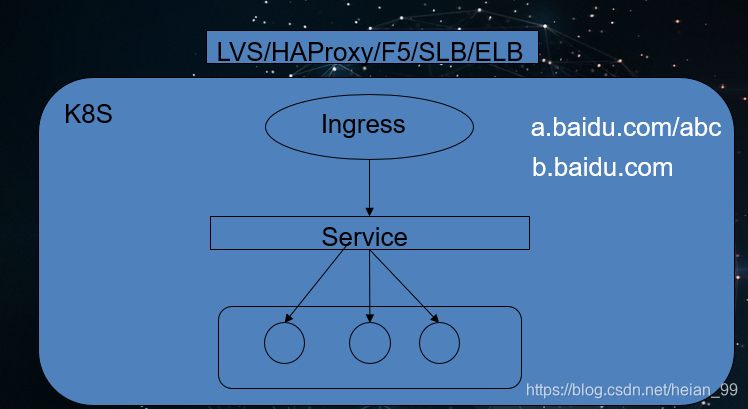

1、什么是ingress

ngress（在kubernetes v1.1时添加）暴露从集群外到集群内服务的HTTP或HTTPS路由。定义在ingress资源上的规则控制流量的路由。

1
2
3
4
5


    internet
        |
   [ Ingress ]
   --|-----|--
   [ Services ]

一个ingress可以配置用于提供外部可访问的服务url、负载均衡流量、SSL终端和提供虚拟主机名配置。ingress controller负责实现（通常使用负载均衡器(loadbalancer)）入口（ingress）。但是它也可以配置你的边缘路由器或额外的前端来帮助处理流量。
ingress不暴露任何端口或协议。将HTTP和HTTPS之外的服务公开到因特网通常使用类型是NodePort或loadbalance的service。

2、Ingress区别

差别：https://github.com/nginxinc/kubernetes-ingress/blob/master/docs/nginx-ingress-controllers.md

Ingress-nginx

Ingress-nginx：kubernetes官方维护的ingress

Ingress-nginx的官方文档：https://kubernetes.github.io/ingress-nginx/user-guide/nginx-configuration/annotations/#rewrite

Ingress-nginx Github：https://github.com/kubernetes/ingress-nginx

Nginx-ingress

Nginx-ingress：nginx官方维护的ingress

Nginx-ingress的官方文档：https://docs.nginx.com/nginx-ingress-controller/configuration/ingress-resources/advanced-configuration-with-annotations/

Nginx-ingress Github：https://github.com/nginxinc/kubernetes-ingress/blob/master/docs/nginx-ingress-controllers.md

类似的还有：Traefik、HAProxy、Istio

3、Ingress-nginx部署

（1）yaml部署Ingress-nginx

（2）helm部署Ingress-nginx

Ingress-nginx的高级介绍，我这边以Kubernetes的那个插件为主。

4、Ingress-nginx创建流程

（1）首先创建pod

（2）创建service

（3）创建ingress-nginx

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125


kubectl create ns heian
#创建命名空间后，运行下面yaml，就可以实现上面三个步骤的工作

---
apiVersion: apps/v1
kind: Deployment
metadata:
  namespace: heian
  name: ingress-heian
  annotations:
    k8s.kuboard.cn/workload: ingress-heian
    deployment.kubernetes.io/revision: '1'
    k8s.kuboard.cn/service: ClusterIP
    k8s.kuboard.cn/ingress: 'true'
  labels:
    app: ingress-heian
spec:
  selector:
    matchLabels:
      app: ingress-heian
  revisionHistoryLimit: 10
  template:
    metadata:
      labels:
        app: ingress-heian
    spec:
      affinity: {}
      securityContext:
        seLinuxOptions: {}
      imagePullSecrets: []
      restartPolicy: Always
      initContainers: []
      containers:
        - image: 'wangyanglinux/myapp:v1'
          imagePullPolicy: IfNotPresent
          name: ingress-heian
          volumeMounts:
            - name: tz-config
              mountPath: /usr/share/zoneinfo/Asia/Shanghai
            - name: tz-config
              mountPath: /etc/localtime
            - name: timezone
              mountPath: /etc/timezone
          resources:
            limits:
              cpu: 100m
              memory: 100Mi
            requests:
              cpu: 10m
              memory: 10Mi
          env:
            - name: TZ
              value: Asia/Shanghai
            - name: LANG
              value: C.UTF-8
          lifecycle: {}
          ports:
            - name: web
              containerPort: 80
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      volumes:
        - name: tz-config
          hostPath:
            path: /usr/share/zoneinfo/Asia/Shanghai
            type: ''
        - name: timezone
          hostPath:
            path: /etc/timezone
            type: ''
      dnsPolicy: ClusterFirst
      dnsConfig:
        options: []
      schedulerName: default-scheduler
      terminationGracePeriodSeconds: 30
  progressDeadlineSeconds: 600
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 0
      maxSurge: 1
  replicas: 1

---
apiVersion: v1
kind: Service
metadata:
  namespace: heian
  name: ingress-heian
  annotations:
    k8s.kuboard.cn/workload: ingress-heian
  labels:
    app: ingress-heian
spec:
  selector:
    app: ingress-heian
  type: ClusterIP
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
      name: ingress-web-1
      nodePort: 0
  sessionAffinity: None

---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  namespace: heian
  name: ingress-heian
  annotations:
    k8s.kuboard.cn/workload: ingress-heian
  labels:
    app: ingress-heian
spec:
  rules:
    - host: ingress.heian.com
      http:
        paths:
          - path: /
            backend:
              serviceName: ingress-heian
              servicePort: 80

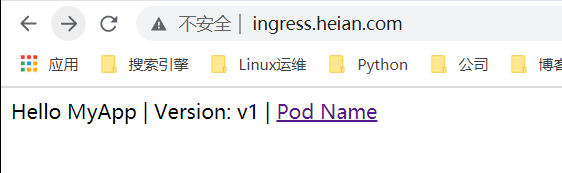

效果截图：

5、Ingress-nginx的域名重定向（Redirect）

annotations声明

1
2
3


#重定向，就是这一句 ，现在访问这个域名，会重定向到我的博客地址
annotations:
    nginx.ingress.kubernetes.io/permanent-redirect: 'https://blog.csdn.net/heian_99'

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/permanent-redirect: 'https://blog.csdn.net/heian_99'
  name: ingress-heian
  namespace: heian
spec:
  rules:
    - host: ingress.heian.com
      http:
        paths:
          - backend:
              serviceName: ingress-heian
              servicePort: 80
            path: /
            pathType: ImplementationSpecific

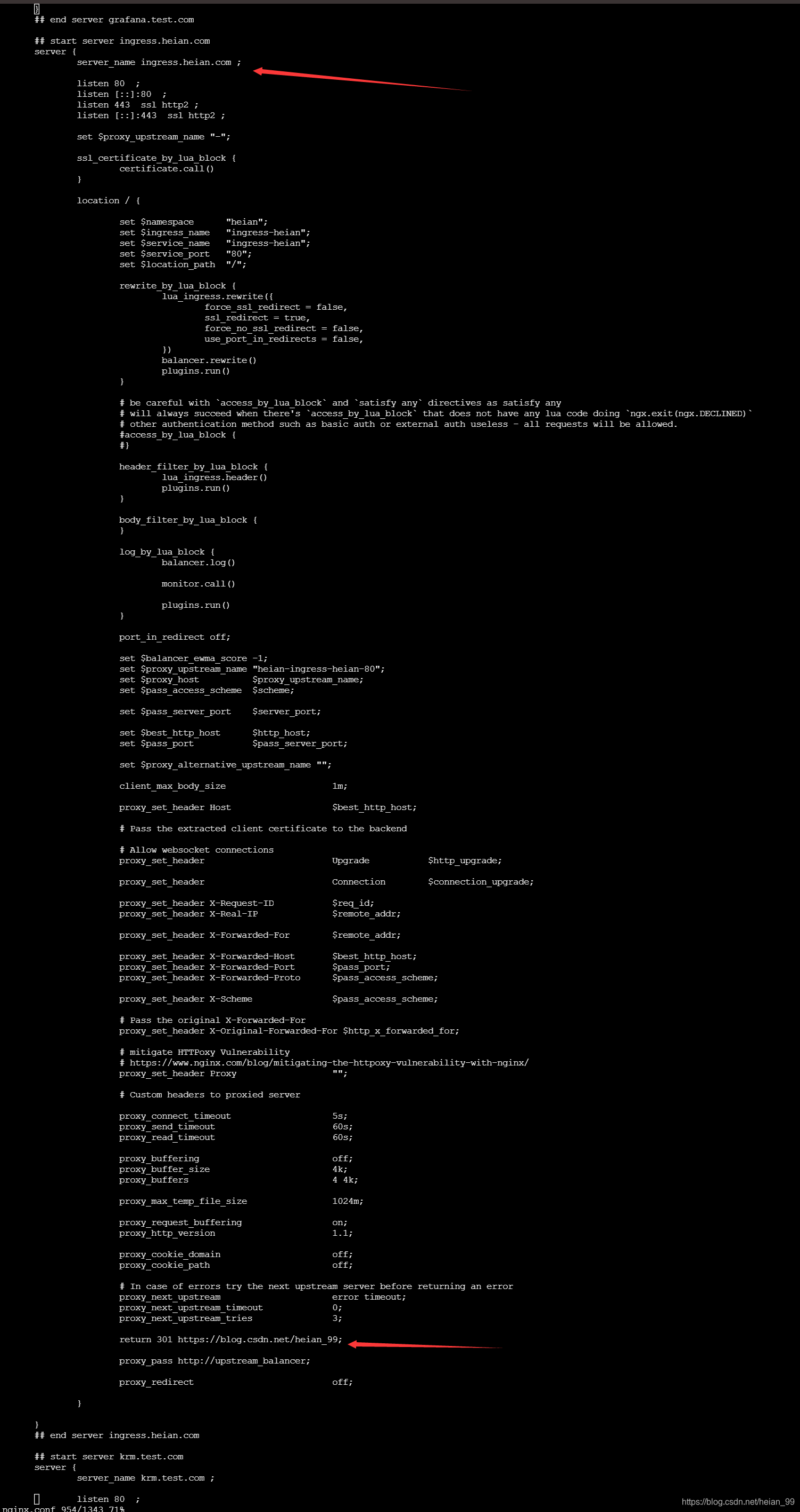

这个是ingress-nginx里面nginx的配置

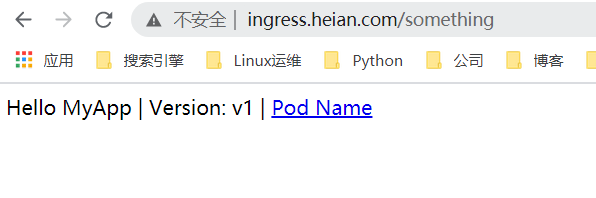

6、Ingress-nginx的前后端分离（Rewrite）

1
2


  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /$2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /$2
  name: ingress-heian
  namespace: heian
spec:
  rules:
    - host: ingress.heian.com
      http:
        paths:
          - backend:
              serviceName: ingress-heian
              servicePort: 80
            path: /something(/|$)(.*)
            pathType: ImplementationSpecific

7、Ingress-nginx的SSL配置

官网：https://kubernetes.github.io/ingress-nginx/user-guide/tls/

创建自建证书（主：浏览器不认可的）

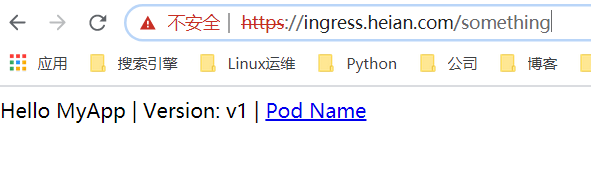

Ingress-nginx配置了SSL，会自动跳转到https的网页的

1
2
3


openssl req -x509 -nodes -days 365 -newkey rsa:2048 -keyout tls.key -out tls.cert -subj "/CN=ingress.heian.com/O=ingress.heian.com"

kubectl create secret tls ca-ceart --key tls.key --cert tls.cert -n heian

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/rewrite-target: /$2
  name: ingress-heian
  namespace: heian
spec:
  rules:
    - host: ingress.heian.com
      http:
        paths:
          - backend:
              serviceName: ingress-heian
              servicePort: 80
            path: /something(/|$)(.*)
            pathType: ImplementationSpecific
  tls:
    - hosts:
        - ingress.heian.com
      secretName: ca-ceart

1
2
3
4


  tls:
    - hosts:
        - ingress.heian.com
      secretName: ca-ceart

禁用https强制跳转

1
2


  annotations:
     nginx.ingress.kubernetes.io/ssl-redirect: "false"

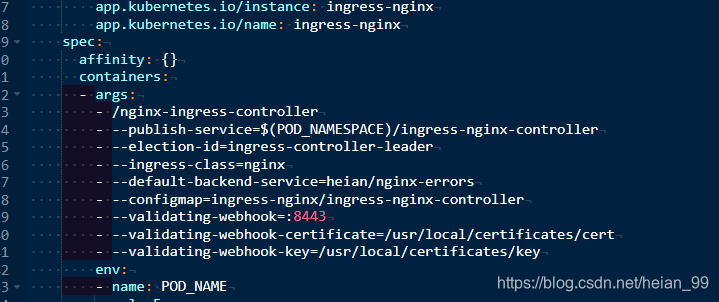

设置默认证书：--default-ssl-certificate=default/foo-tls

更改的ingress-controller的启动参数

8、Ingress-nginx的黑白名单

Annotations：只对指定的ingress生效

ConfigMap：全局生效

黑名单可以使用ConfigMap去配置，白名单建议使用Annotations去配置。

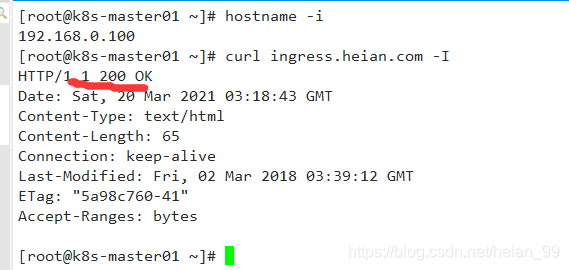

（1）、白名单添加白名单的方式可以直接写annotation，也可以配置在ConfigMap中。

写在annotation中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/whitelist-source-range: 192.168.0.100
  name: ingress-heian
  namespace: heian
spec:
  rules:
    - host: ingress.heian.com
      http:
        paths:
          - backend:
              serviceName: ingress-heian
              servicePort: 80
            path: /
            pathType: ImplementationSpecific

也可以写固定IP，也可以写网段。配置到ConfigMap中：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


apiVersion: v1
kind: ConfigMap
metadata:
  labels:
    helm.sh/chart: ingress-nginx-2.1.0
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/version: 0.32.0
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/component: controller
  name: ingress-nginx-controller
  namespace: ingress-nginx
data:
  whitelist-source-range: 10.1.10.0/24

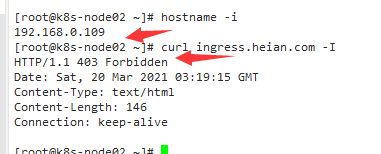

（2）、黑名单黑名单就只能通过ConfigMap来配置

ConfigMap配置如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


apiVersion: v1
kind: ConfigMap
metadata:
  labels:
    helm.sh/chart: ingress-nginx-2.1.0
    app.kubernetes.io/name: ingress-nginx
    app.kubernetes.io/instance: ingress-nginx
    app.kubernetes.io/version: 0.32.0
    app.kubernetes.io/managed-by: Helm
    app.kubernetes.io/component: controller
  name: ingress-nginx-controller
  namespace: ingress-nginx
data:
  whitelist-source-range: 10.1.10.0/24
  block-cidrs: 10.1.10.100

annotation配置

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
    nginx.ingress.kubernetes.io/server-snippet: |-
      deny 192.168.0.1;
      deny 192.168.0.100;
      allow all;
  creationTimestamp: null
  name: ingress-heian
spec:
  rules:
  - host: ingress.heian.com
    http:
      paths:
      - backend:
          serviceName: ingress-heian
          servicePort: 80
        path: /
        pathType: ImplementationSpecific
status:
  loadBalancer: {}

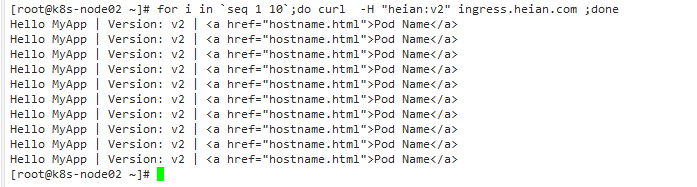

9、Ingress-nginx的匹配请求头

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
    nginx.ingress.kubernetes.io/server-snippet: |-
      set $agentflag 0;

              if ($http_user_agent ~* "(iPhone)" ){
                set $agentflag 1;
              }

              if ( $agentflag = 1 ) {
                return 301 https://m.heian.com;
              }
  creationTimestamp: null
  name: ingress-heian
spec:
  rules:
  - host: ingress.heian.com
    http:
      paths:
      - backend:
          serviceName: ingress-heian
          servicePort: 80
        path: /
        pathType: ImplementationSpecific
status:
  loadBalancer: {}

10、Ingress-nginx的速率限制

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


限速¶
这些注释定义了对连接和传输速率的限制。这些可以用来减轻DDoS攻击。

nginx.ingress.kubernetes.io/limit-connections：单个IP地址允许的并发连接数。超出此限制时，将返回503错误。
nginx.ingress.kubernetes.io/limit-rps：每秒从给定IP接受的请求数。突发限制设置为此限制乘以突发乘数，默认乘数为5。当客户端超过此限制时，将 返回limit-req-status-code默认值： 503。
nginx.ingress.kubernetes.io/limit-rpm：每分钟从给定IP接受的请求数。突发限制设置为此限制乘以突发乘数，默认乘数为5。当客户端超过此限制时，将 返回limit-req-status-code默认值： 503。
nginx.ingress.kubernetes.io/limit-burst-multiplier：突发大小限制速率的倍数。默认的脉冲串乘数为5，此注释将覆盖默认的乘数。当客户端超过此限制时，将 返回limit-req-status-code默认值： 503。
nginx.ingress.kubernetes.io/limit-rate-after：最初的千字节数，在此之后，对给定连接的响应的进一步传输将受到速率的限制。必须在启用代理缓冲的情况下使用此功能。
nginx.ingress.kubernetes.io/limit-rate：每秒允许发送到给定连接的千字节数。零值禁用速率限制。必须在启用代理缓冲的情况下使用此功能。
nginx.ingress.kubernetes.io/limit-whitelist：客户端IP源范围要从速率限制中排除。该值是逗号分隔的CIDR列表。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26


apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: ingress-nginx
  annotations:
    kubernetes.io/ingress.class: "nginx"
    nginx.ingress.kubernetes.io/limit-rate: 100K
    nginx.ingress.kubernetes.io/limit-whitelist: 10.1.10.100
    nginx.ingress.kubernetes.io/limit-rps: 1
    nginx.ingress.kubernetes.io/limit-rpm: 30
spec:
  rules:
  - host: iphone.coolops.cn
    http:
      paths:
      - path:
        backend:
          serviceName: ng-svc
          servicePort: 80



nginx.ingress.kubernetes.io/limit-rate：限制客户端每秒传输的字节数
nginx.ingress.kubernetes.io/limit-whitelist：白名单中的IP不限速
nginx.ingress.kubernetes.io/limit-rps：单个IP每秒的连接数
nginx.ingress.kubernetes.io/limit-rpm：单个IP每分钟的连接数

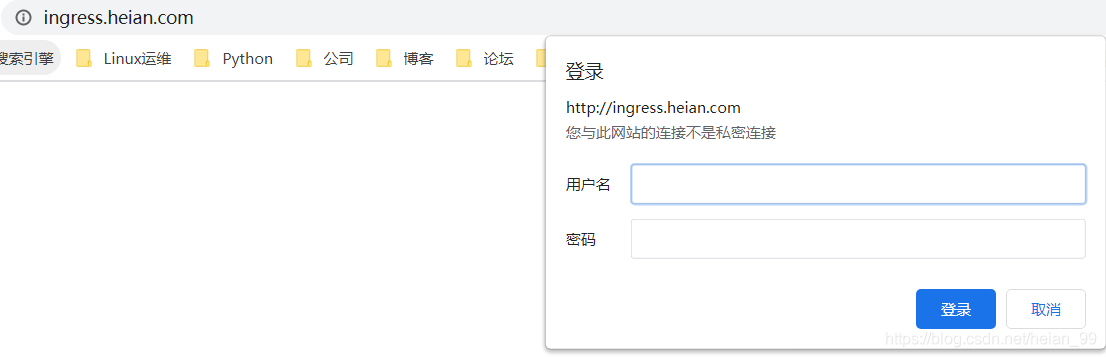

11、Ingress-nginx的基本认证

有些访问是需要认证访问的，比如dubbo-admin，我们在访问的时候会先叫你输入用户名和密码。ingress nginx也可以实现这种。

（1）、创建密码，我这里用http的命令工具来生成

1
2
3
4
5
6
7
8
9


[root@k8s-master01 ingress]# htpasswd -c auth heian
New password:
Re-type new password:
Adding password for user heian
[root@k8s-master01 ingress]# ls
auth  tls.cert  tls.key
[root@k8s-master01 ingress]# cat auth
heian:$apr1$8LffOJL7$ZIGV4XRNSuginqO5GMxAZ.
[root@k8s-master01 ingress]#

（2）、创建secret

1
2


[root@k8s-master01 ingress]# kubectl create secret generic basic-auth --from-file=auth -n heian
secret/basic-auth created

（3）、配置Ingress

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23


---
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx
    nginx.ingress.kubernetes.io/auth-realm: Need to longin
    nginx.ingress.kubernetes.io/auth-secret: basic-auth
    nginx.ingress.kubernetes.io/auth-type: basic
  creationTimestamp: null
  name: ingress-heian
spec:
  rules:
  - host: ingress.heian.com
    http:
      paths:
      - backend:
          serviceName: ingress-heian
          servicePort: 80
        path: /
        pathType: ImplementationSpecific
status:
  loadBalancer: {}

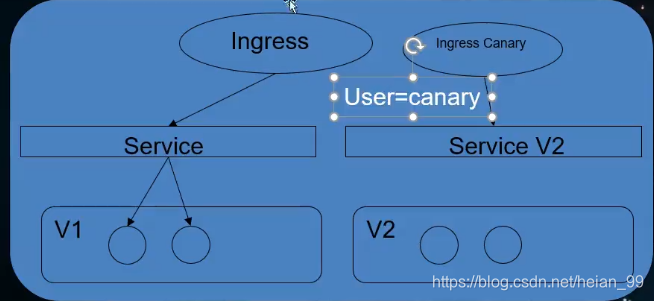

12、Ingress-nginx实现灰度金丝雀发布

Nginx Annotations 支持以下 4 种 Canary 规则：

nginx.ingress.kubernetes.io/canary-by-header：基于 Request Header 的流量切分，适用于灰度发布以及 A/B 测试。当 Request Header 设置为 always时，请求将会被一直发送到 Canary 版本；当 Request Header 设置为 never时，请求不会被发送到 Canary 入口；对于任何其他 Header 值，将忽略 Header，并通过优先级将请求与其他金丝雀规则进行优先级的比较。

nginx.ingress.kubernetes.io/canary-by-header-value：要匹配的 Request Header 的值，用于通知 Ingress 将请求路由到 Canary Ingress 中指定的服务。当 Request Header 设置为此值时，它将被路由到 Canary 入口。该规则允许用户自定义 Request Header 的值，必须与上一个 annotation (即：canary-by-header）一起使用。

nginx.ingress.kubernetes.io/canary-weight：基于服务权重的流量切分，适用于蓝绿部署，权重范围 0 - 100 按百分比将请求路由到 Canary Ingress 中指定的服务。权重为 0 意味着该金丝雀规则不会向 Canary 入口的服务发送任何请求。权重为 100 意味着所有请求都将被发送到 Canary 入口。

nginx.ingress.kubernetes.io/canary-by-cookie：基于 Cookie 的流量切分，适用于灰度发布与 A/B 测试。用于通知 Ingress 将请求路由到 Canary Ingress 中指定的服务的cookie。当 cookie 值设置为 always时，它将被路由到 Canary 入口；当 cookie 值设置为 never时，请求不会被发送到 Canary 入口；对于任何其他值，将忽略 cookie 并将请求与其他金丝雀规则进行优先级的比较。定义两个版本的代码。

创建两个同域名的ingress

v2版

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20


apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/canary: "true"
    nginx.ingress.kubernetes.io/canary-by-header: heian
    nginx.ingress.kubernetes.io/canary-by-header-value: v2
    nginx.ingress.kubernetes.io/canary-weight: "50"
  name: ingress-heian2
  namespace: heian
spec:
  rules:
  - host: ingress.heian.com
    http:
      paths:
      - backend:
          serviceName: ingress-heian2
          servicePort: 80
        path: /
        pathType: ImplementationSpecific

13、Ingress-nginx自定义错误页面

github地址：https://github.com/kubernetes/ingress-nginx/blob/master/docs/examples/customization/custom-errors/custom-default-backend.yaml

1

kubectl apply -f error.yaml -n heian

修改ds配置文件，添加这个

1

        - --default-backend-service=heian/nginx-errors

验证

执行 kubectl get pod \-n ingress-nginx 查看pod是否已经重启过，如果没有自动重启，需要杀掉pod。

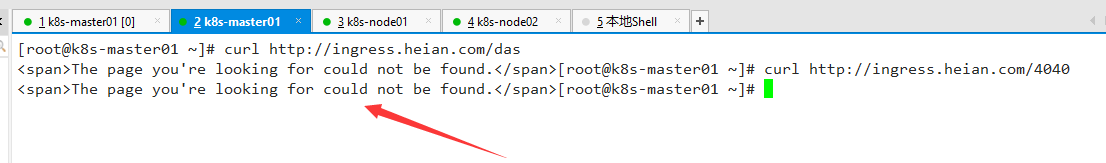

打开一个不存在的链接，查看是否显示的是定义的错误页面。
部分浏览器不支持页面显示，如谷歌浏览器会显示“无法显示此网站”
