1、环境要求

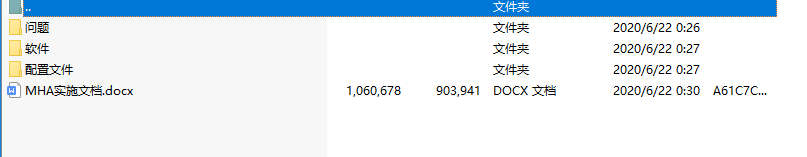

MHA实施文档: MHA实施文档.pdf-群集服务文档类资源-CSDN下载

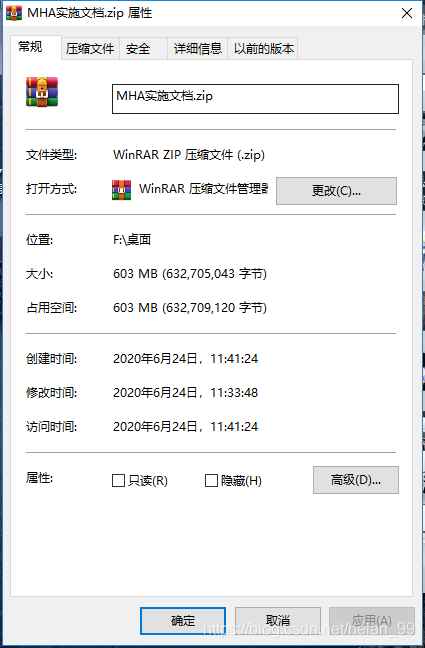

MHA实施软件集合: MHA实施文档.zip-群集服务文档类资源-CSDN下载(包含所用到的软件)
****系统:****CentOS Linux release 7.4.1708 (Core)
Myssql:5****.7.20****
****MHA:****mha4mysql-manager-0.56-0.el6.noarch
**** mha4mysql-node-0.56-0.el6.noarch****
主机 | IP | 端口 |
主库(db01) | 172.17.1.145 | 3306 |
从库(db02) | 172.17.1.146 | 3306 |
虚拟ip(vrrp漂移) | 172.17.1.100 | |
2、架构工作原理
主库宕机处理过程
1. 监控节点 (通过配置文件获取所有节点信息)
系统,网络,SSH连接性
主从状态,重点是主库
2. 选主
(1) 如果判断从库(position或者GTID),数据有差异,最接近于Master的slave,成为备选主
(2) 如果判断从库(position或者GTID),数据一致,按照配置文件顺序,选主.
(3) 如果设定有权重(candidate_master=1),按照权重强制指定备选主.
1. 默认情况下如果一个slave落后master 100M的relay logs的话,即使有权重,也会失效.
2. 如果check_repl_delay=0的化,即使落后很多日志,也强制选择其为备选主
3. 数据补偿
(1) 当SSH能连接,从库对比主库GTID 或者position号,立即将二进制日志保存至各个从节点并且应用(save_binary_logs )
(2) 当SSH不能连接, 对比从库之间的relaylog的差异(apply_diff_relay_logs)
4. Failover
将备选主进行身份切换,对外提供服务
其余从库和新主库确认新的主从关系
5. 应用透明(VIP)
6. 故障切换通知(send_reprt)
7. 二次数据补偿(binlog_server)

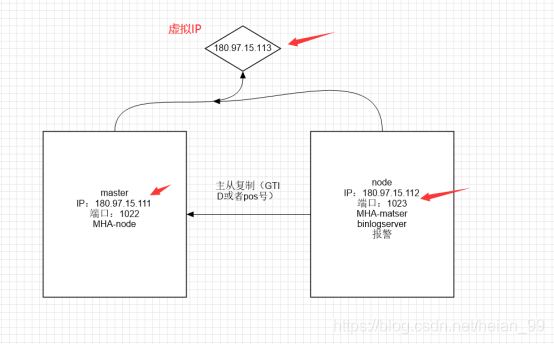

2**.1架构介绍:******
1主1从,master:db01 slave:db02 ):
MHA 高可用方案软件构成
Manager软件:选择一个从节点安装
Node软件:所有节点都要安装
2**.2 MHA软件构成******
anager工具包主要包括以下几个工具:
masterha_manger 启动MHA
masterha_check_ssh 检查MHA的SSH配置状况
masterha_check_repl 检查MySQL复制状况
masterha_master_monitor 检测master是否宕机
masterha_check_status 检测当前MHA运行状态
masterha_master_switch 控制故障转移(自动或者手动)
masterha_conf_host 添加或删除配置的server信息
Node工具包主要包括以下几个工具:
这些工具通常由MHA Manager的脚本触发,无需人为操作
save_binary_logs 保存和复制master的二进制日志
apply_diff_relay_logs 识别差异的中继日志事件并将其差异的事件应用于其他的
purge_relay_logs 清除中继日志(不会阻塞SQL线程)
3、Mysql环境搭建
3**.**1环境准备(主从都需要下面步骤)

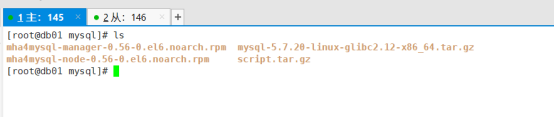

创建目录,上传所需要的文件(主从都需要上传)
1
2
3
|
[root@db01 ~]# mkdir -p /tools/mysql
[root@db01 ~]# cd /tools/mysql
[root@db01 mysql]# scp * root@172.17.1.146:/tools/mysql/
|
3**.2用户的创建处理原始环境******
1
2
3
4
|
[root@db01 ~]# rpm -qa |grep mariadb
[root@db01 ~]# yum remove mariadb-libs-5.5.56-2.el7.x86_64 -y
添加mysql用户
[root@db01 ~]# useradd -s /sbin/nologin mysql
|
3.3解压文件,更改文件目录****
1
2
3
4
5
6
|
存放mysql程序目录
[root@db01 mysql]# mkdir -p /app
解压
[root@db01 mysql]# tar xf mysql-5.7.20-linux-glibc2.12-x86_64.tar.gz
移动
[root@db01 mysql]# mv mysql-5.7.20-linux-glibc2.12-x86_64 /app/mysql
|
3**.4设置环境变量******
1
2
3
4
5
6
7
8
9
10
|
vim /etc/profile
export PATH=/app/mysql/bin:$PATH
[root@db01 ~]# source /etc/profile
[root@db01 ~]# mysql -V
mysql Ver 14.14 Distrib 5.7.20, for linux-glibc2.12 (x86_64) using EditLine wrapper
|

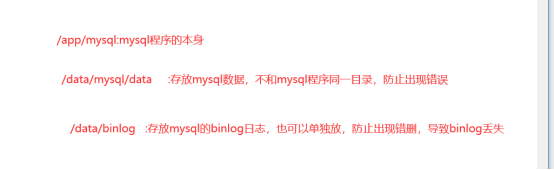

3**.5**环境目录规划
创建文件,并授权
1
2
3
4
5
|
[root@db01 mysql]#
[root@db01 mysql]# mkdir -p /data/{mysql,binlog}
[root@db01 mysql]# mkdir -p /data/mysql/data
[root@db01 mysql]# chown -R mysql.mysql /app/mysql/*
[root@db01 mysql]# chown -R mysql.mysql /data/*
|
错误日志存放
1
2
3
4
|
[root@db01 ~]# touch /var/log/mysql.log
[root@db01 ~]# chown mysql.mysql /var/log/mysql.log
[root@db01 ~]# ll /var/log/mysql.log
-rw-r--r-- 1 mysql mysql 0 6月 21 20:38 /var/log/mysql.log
|
Sock环境配置
1
2
|
[root@db01 data]# touch /tmp/mysql.sock
[root@db01 data]# chown mysql.mysql /tmp/mysql.sock
|
慢日志(有需要可以加下面参数)
1
2
3
4
5
6
7
8
|
开关:
slow_query_log=1
文件位置及名字
slow_query_log_file=/data/mysql/slow.log
设定慢查询时间:
long_query_time=0.1
没走索引的语句也记录:
log_queries_not_using_indexes
|
3**.6**my.cnf配置文件
主库server_id=145
从库server_id=146
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
|
[mysqld]
basedir=/data/mysql
datadir=/data/mysql/data
socket=/tmp/mysql.sock
#错误日志
log_error=/var/log/mysql.log
log_timestamps=system
#server_id
server_id=145
port=3306
secure-file-priv=/tmp
autocommit=0
log_bin=/data/binlog/mysql-bin
binlog_format=row
#GTID
gtid-mode=on
enforce-gtid-consistency=true
log-slave-updates=1
# 允许最大连接数
max_connections=200
# 服务端使用的字符集默认为8比特编码的latin1字符集
character-set-server=utf8
# 创建新表时将使用的默认存储引擎
default-storage-engine=INNODB
[mysql]
socket=/tmp/mysql.sock
prompt=db01 [\d]>
|
3**.7**mysql数据库初始化
1
|
[root@db01 ~]# mysqld --initialize-insecure --user=mysql --basedir=/app/mysql --datadir=/data/mysql/data
|

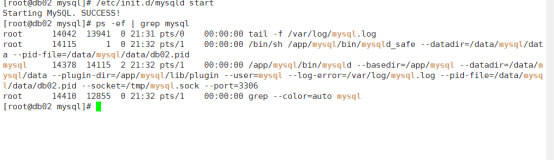

3.8启动数据库2种方式****
1. sys-v
1
2
3
4
5
6
7
|
[root@db01 data]# cp /app/mysql/support-files/mysql.server /etc/init.d/mysqld
[root@db01 data]# vim /etc/init.d/mysqld
[root@db01 data]# grep -Ev "^(#|$)" /etc/init.d/mysqld
basedir=/app/mysql
datadir=/data/mysql/data
………………………………………..
|
1
2
3
|
[root@db02 mysql]# service mysqld restart
[root@db02 mysql]# service mysqld stop
[root@db02 mysql]# service mysqld start
|
1
2
3
|
[root@db02 mysql]# /etc/init.d/mysqld restart
[root@db02 mysql]# /etc/init.d/mysqld stop
[root@db02 mysql]# /etc/init.d/mysqld start
|
2. systemd
注意: sysv方式启动过的话,需要先提前关闭,才能以下方式登录
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
|
cat >/etc/systemd/system/mysqld.service <<EOF
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/app/mysql/bin/mysqld --defaults-file=/etc/my.cnf
LimitNOFILE = 5000
EOF
|
1
2
3
|
[root@db02 mysql]# systemctl restart mysqld
[root@db02 mysql]# systemctl stop mysqld
[root@db02 mysql]# systemctl start mysqld
|
3**.9**修改数据库的密码
****注意:****5.8以上数据库,需要先创用户,授权
5.7的数据库,你授权时,就行给你创建用户
(坑:在更改密码时,要注意空格,防止密码里有空格,而自己没注意
1
2
3
4
5
6
7
|
use mysql;
本地连接密码
grant all on *.* to root@'localhost' identified by 'xdzh@2020';
同一网段可连接的root权限
grant all on *.* to root@'172.17.1.%' identified by 'xdzh@2020';
刷新权限表
flush privileges;
|

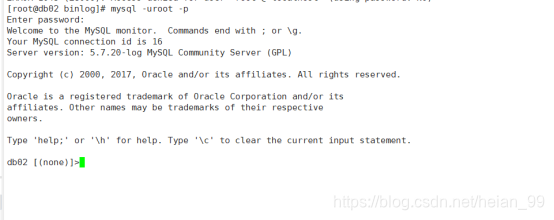

本地登录测试
4、mysql主从配置

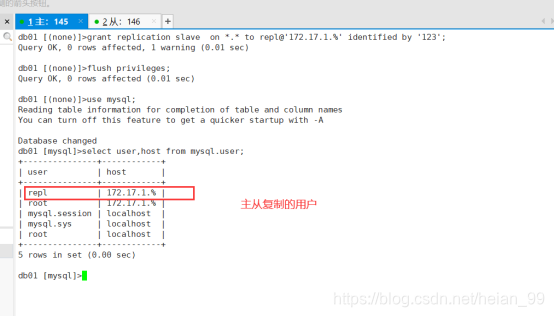

1、主库创建用户(db01**)******
账号密码可以自己定义
1
2
|
grant replication slave on *.* to repl@'172.17.1.%' identified by '123';
flush privileges;
|

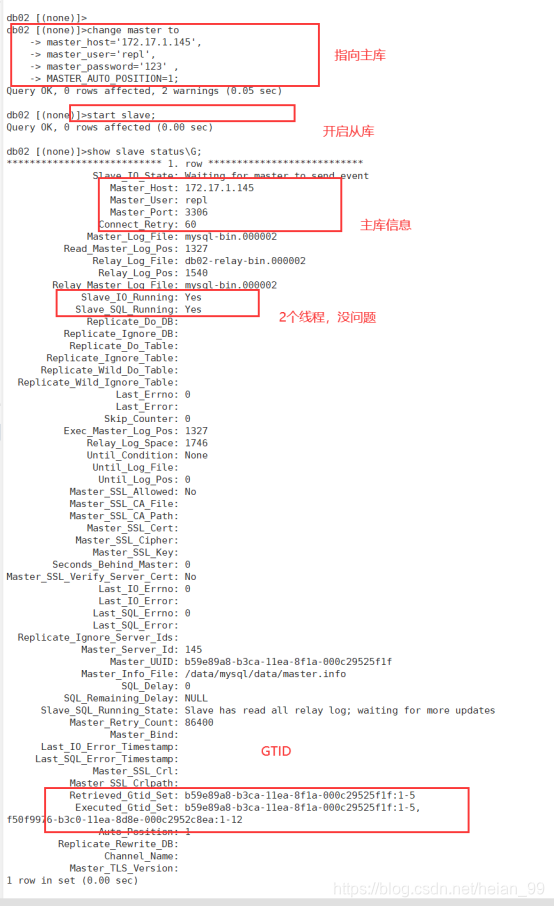

2、从库开启连接(db02******)******
执行语句,连接主库,同步数据
1
2
3
4
5
|
change master to
master_host='172.17.1.145',
master_user='repl',
master_password='123' ,
MASTER_AUTO_POSITION=1;
|
开启从库

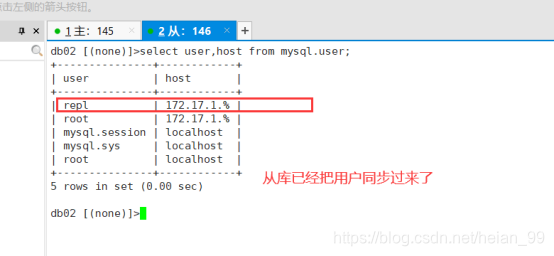

查看用户
******5、**MHA环境搭建
规划
主机 | MHA软件 |
主库(db01) | Node |
从库(db02) | Node,Master |

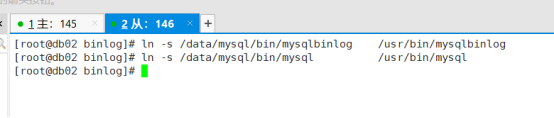

5**.1**配置关键程序软连接
注意:一定要配置,不然后面数据库切换会出现问题(主从都配置)
1
2
|
ln -s /app/mysql/bin/mysqlbinlog /usr/bin/mysqlbinlog
ln -s /app/mysql/bin/mysql /usr/bin/mysql
|
5**.2**配置各个节点互信
配置SSH
1
2
3
4
5
6
|
db01:
rm -rf /root/.ssh
ssh-keygen
cd /root/.ssh
mv id_rsa.pub authorized_keys
scp -r /root/.ssh 172.17.1.146:/root
|

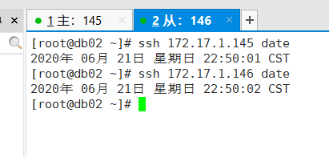

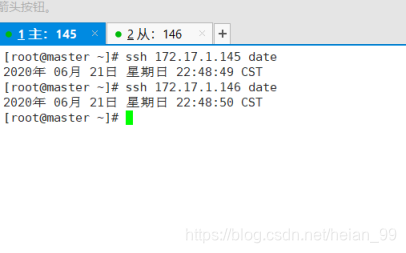

各节点验证:
1
2
3
4
5
6
7
|
db01:
ssh 172.17.1.145 date
ssh 172.17.1.146 date
db02:
ssh 172.17.1.145 date
ssh 172.17.1.146 date
|
主库
从库
5**.3**安装MHA软件
mha官网:https://code.google.com/archive/p/mysql-master-ha/ github下载地址:https://github.com/yoshinorim/mha4mysql-manager/wiki/Downloads |

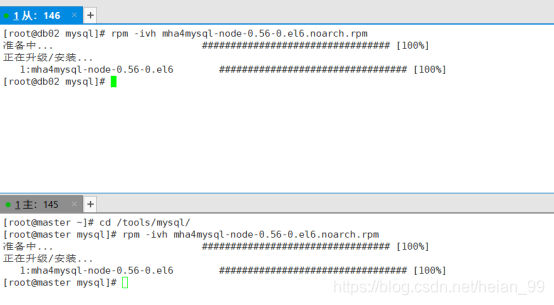

******1、**所有节点安装Node软件依赖包
1
2
|
yum install perl-DBD-MySQL -y
rpm -ivh mha4mysql-node-0.56-0.el6.noarch.rpm
|

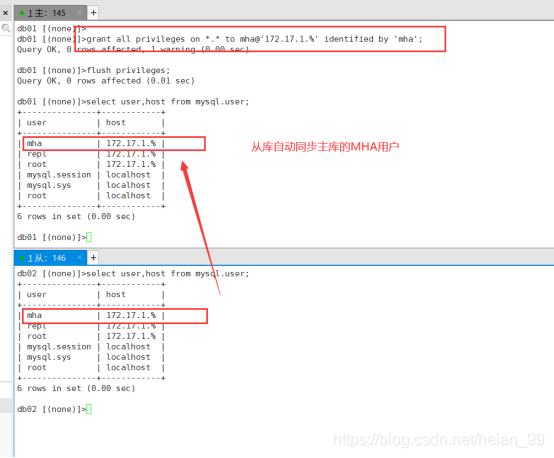

******2、**在db01主库中创建mha需要的用户
账号密码可以自己定义
1
|
grant all privileges on *.* to mha@'172.17.1.%' identified by 'mha';
|

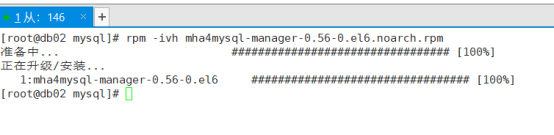

3、Manager软件安装(db02)
注意:这边如果yum安装缺少依赖,换成阿里云的源和epel
1
2
|
yum install -y perl-Config-Tiny epel-release perl-Log-Dispatch perl-Parallel-ForkManager perl-Time-HiRes
rpm -ivh mha4mysql-manager-0.56-0.el6.noarch.rpm
|

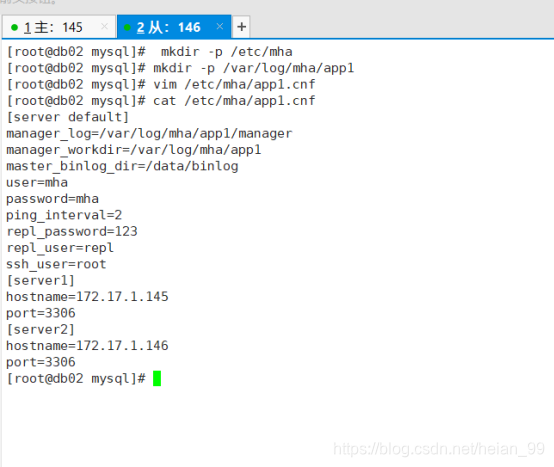

5**.4配置文件准备(db02********)******
1
2
3
4
|
创建配置文件目录
mkdir -p /etc/mha
创建日志目录
mkdir -p /var/log/mha/app1
|
编辑mha配置文件
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
vim /etc/mha/app1.cnf
[server default]
manager_log=/var/log/mha/app1/manager
manager_workdir=/var/log/mha/app1
master_binlog_dir=/data/binlog
user=mha
password=mha
ping_interval=2
repl_password=123
repl_user=repl
ssh_user=root
[server1]
hostname=172.17.1.145
port=3306
[server2]
hostname=172.17.1.146
port=3306
|
5**.5状态检查******
1
2
3
4
5
6
7
|
检测repl状态
masterha_check_repl --conf=/etc/mha/app1.cnf
检测ssh状态
masterha_check_ssh --conf=/etc/mha/app1.cnf
检测运行状态
masterha_check_status --conf=/etc/mha/app1.cnf
|

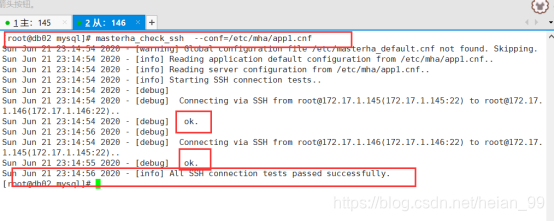

互信检查
masterha_check_ssh --conf=/etc/mha/app1.cnf |

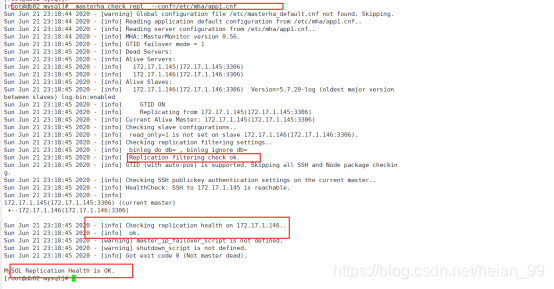

主从状态检查
masterha_check_repl --conf=/etc/mha/app1.cnf |
5**.6开启HMA(db02********)******

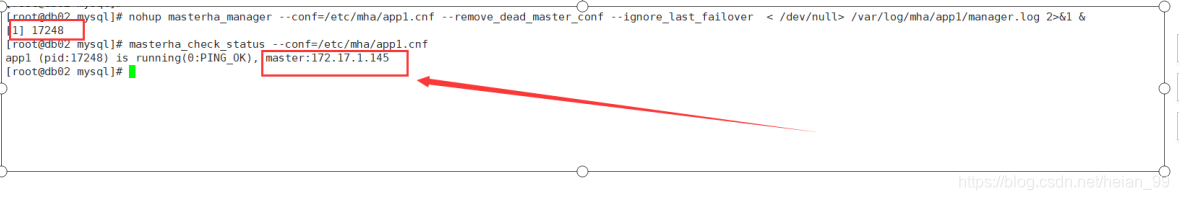

开启
nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null> /var/log/mha/app1/manager.log 2>&1 & |

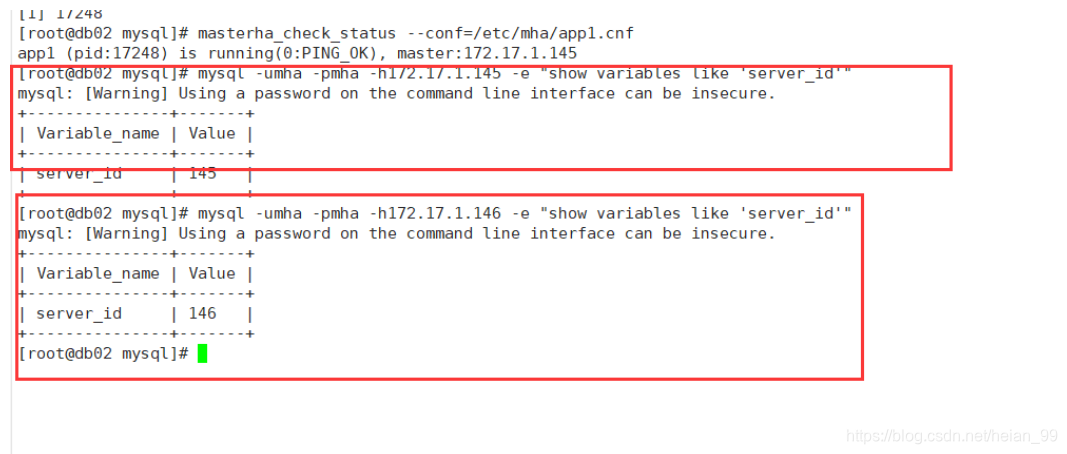

检测MHA状态
masterha_check_status --conf=/etc/mha/app1.cnf [root@db02 mysql]# masterha_check_status --conf=/etc/mha/app1.cnf app1 (pid:17248) is running(0:PING_OK), master:172.17.1.145 [root@db02 mysql]# mysql -umha -pmha -h172.17.1.145 -e "show variables like 'server_id'" mysql: [Warning] Using a password on the command line interface can be insecure. +---------------+-------+ | Variable_name | Value | +---------------+-------+ | server_id | 145 | +---------------+-------+ [root@db02 mysql]# mysql -umha -pmha -h172.17.1.146 -e "show variables like 'server_id'" mysql: [Warning] Using a password on the command line interface can be insecure. +---------------+-------+ | Variable_name | Value | +---------------+-------+ | server_id | 146 | +---------------+-------+ |
6**、**MHA 的vip功能
参数
注意:/usr/local/bin/master_ip_failover,必须事先准备好
master_ip_failover_script=/usr/local/bin/master_ip_failover |
修改脚本内容
1
2
3
4
5
|
vi /usr/local/bin/master_ip_failover
my $vip = '172.17.1.100/24';
my $key = '1';
my $ssh_start_vip = "/sbin/ifconfig eth0:$key $vip";
my $ssh_stop_vip = "/sbin/ifconfig eth0:$key down";
|
更改manager配置文件:
1
2
3
4
5
6
7
|
vi /etc/mha/app1.cnf
添加:
master_ip_failover_script=/usr/local/bin/master_ip_failover
注意:
[root@db03 ~]# dos2unix /usr/local/bin/master_ip_failover
dos2unix: converting file /usr/local/bin/master_ip_failover to Unix format ...
[root@db03 ~]# chmod +x /usr/local/bin/master_ip_failover
|

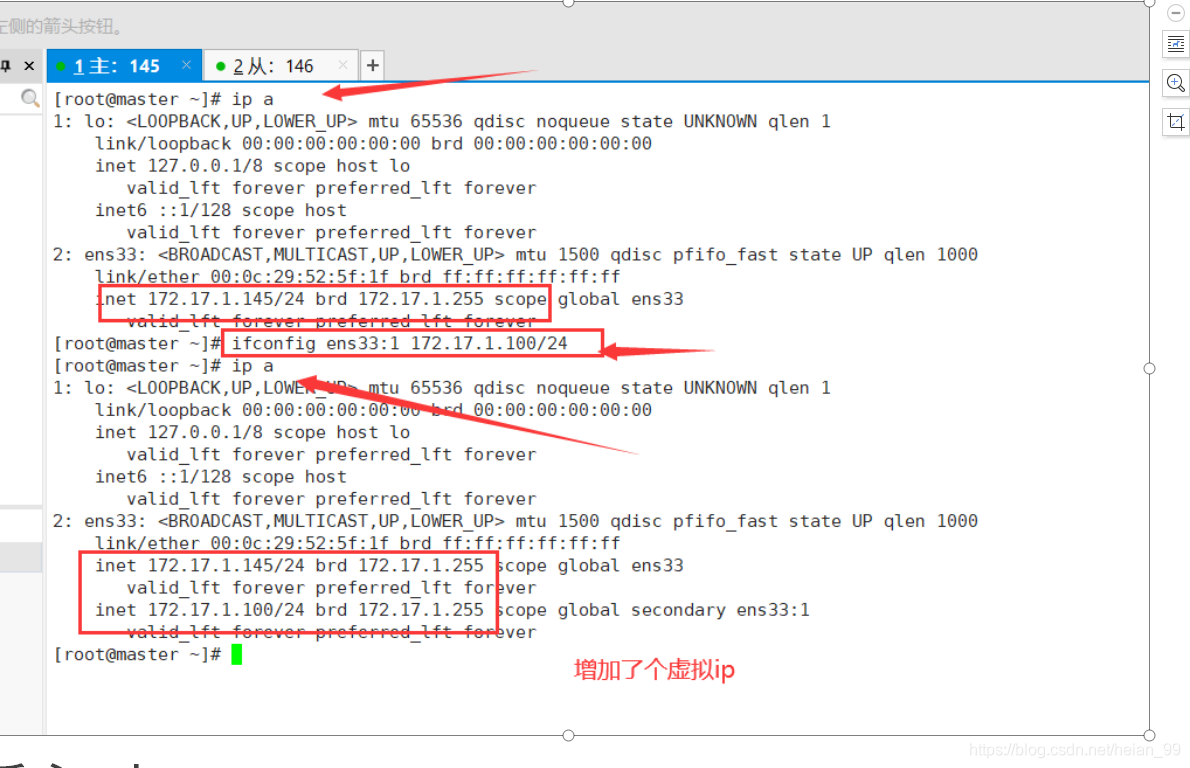

主库上,手工生成第一个vip地址
手工在主库上绑定vip,注意一定要和配置文件中的ethN一致,我的是eth0:1(1是key指定的值) ifconfig ens33:1 172.17.1.100/24 |
重启mha
masterha_stop --conf=/etc/mha/app1.cnf nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 & |
7、** binlog server(db02)******
参数:
binlogserver配置:
找一台额外的机器,必须要有5.6以上的版本,支持gtid并开启,我们直接用slave(db02)

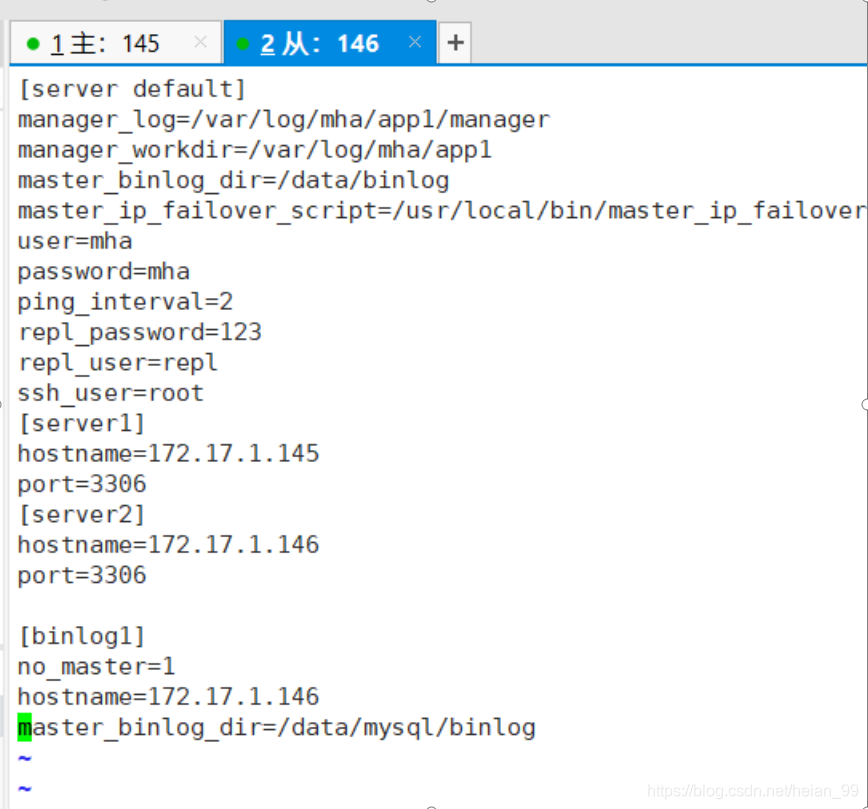

vim /etc/mha/app1.cnf
1
2
3
4
|
[binlog1]
no_master=1
hostname= 172.17.1.146
master_binlog_dir=/data/mysql/binlog
|
创建必要目录
mkdir -p /data/mysql/binlog chown -R mysql.mysql /data/* 修改完成后,将主库binlog拉过来(从000001开始拉,之后的binlog会自动按顺序过来) |

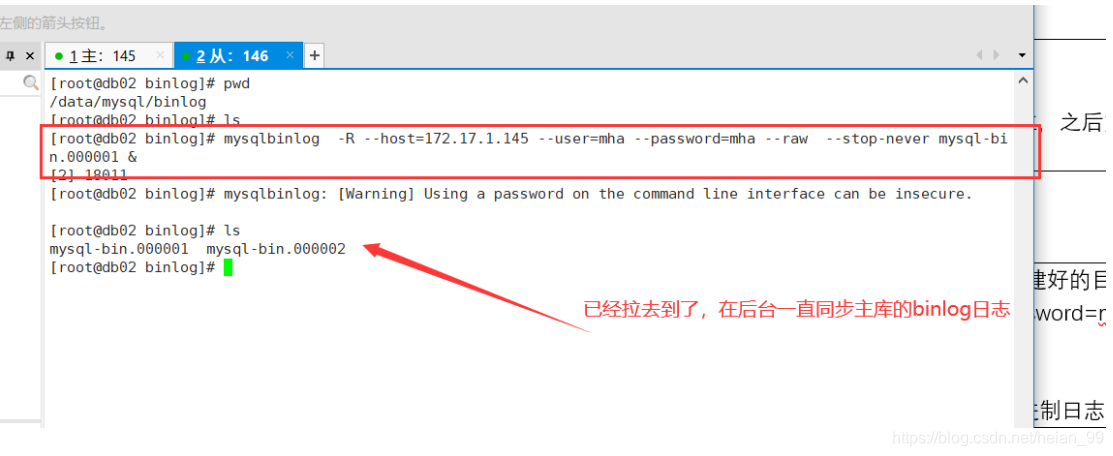

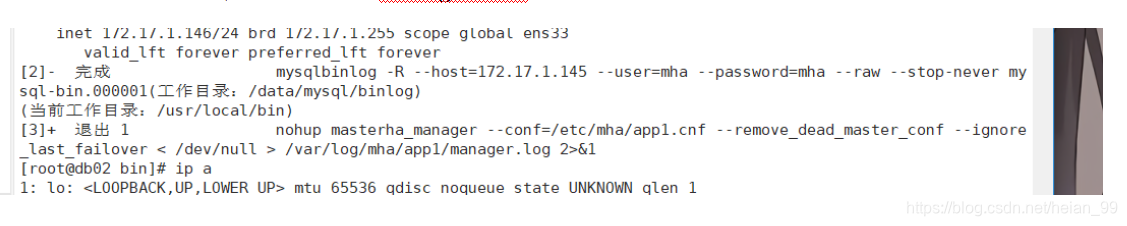

拉取主库binlog日志
cd /data/mysql/binlog -----》必须进入到自己创建好的目录 mysqlbinlog -R --host=172.17.1.145 --user=mha --password=mha --raw --stop-never mysql-bin.000001 & 注意: 拉取日志的起点,需要按照目前从库的已经获取到的二进制日志点为起点 |
重启MHA
masterha_stop --conf=/etc/mha/app1.cnf nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 & |
8、邮件提醒
1. 参数
report_script=/usr/local/bin/send |
2. 准备邮件脚本
send_report

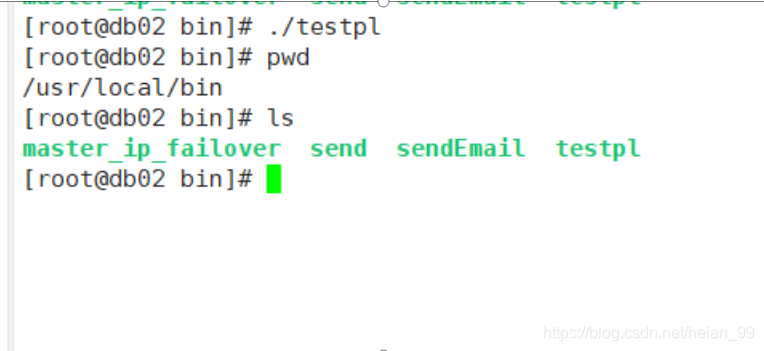

(1)准备发邮件的脚本(上传 email_2019-最新.zip中的脚本,到/usr/local/bin/中)
(2)将准备好的脚本添加到mha配置文件中,让其调用
3. 修改manager配置文件,调用邮件脚本
1
2
|
vi /etc/mha/app1.cnf
report_script=/usr/local/bin/send
|
重启MHA
masterha_stop --conf=/etc/mha/app1.cnf nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 & |
9**、测试MHA******

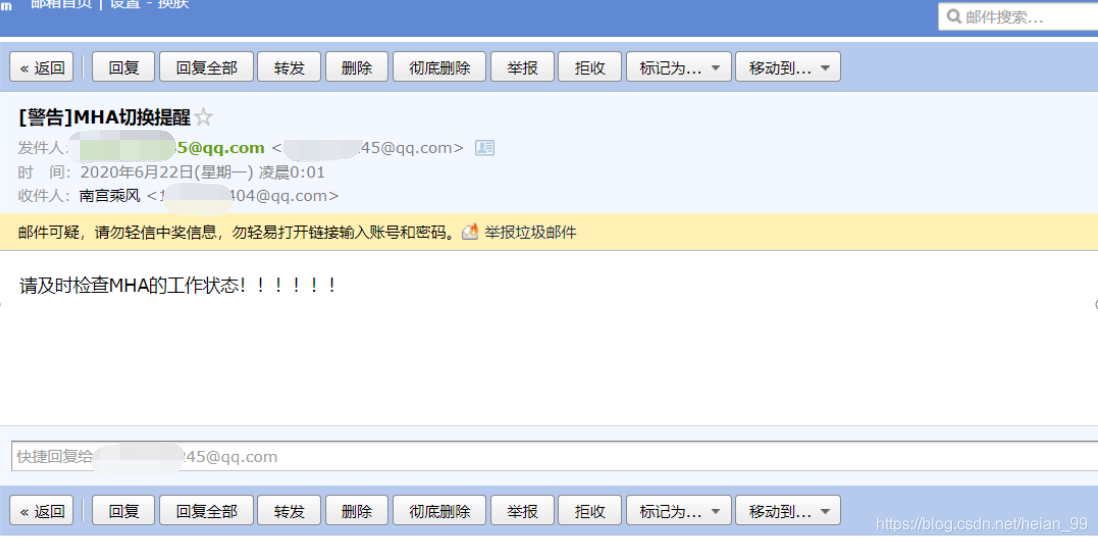

关闭主库**,看警告邮件 ******

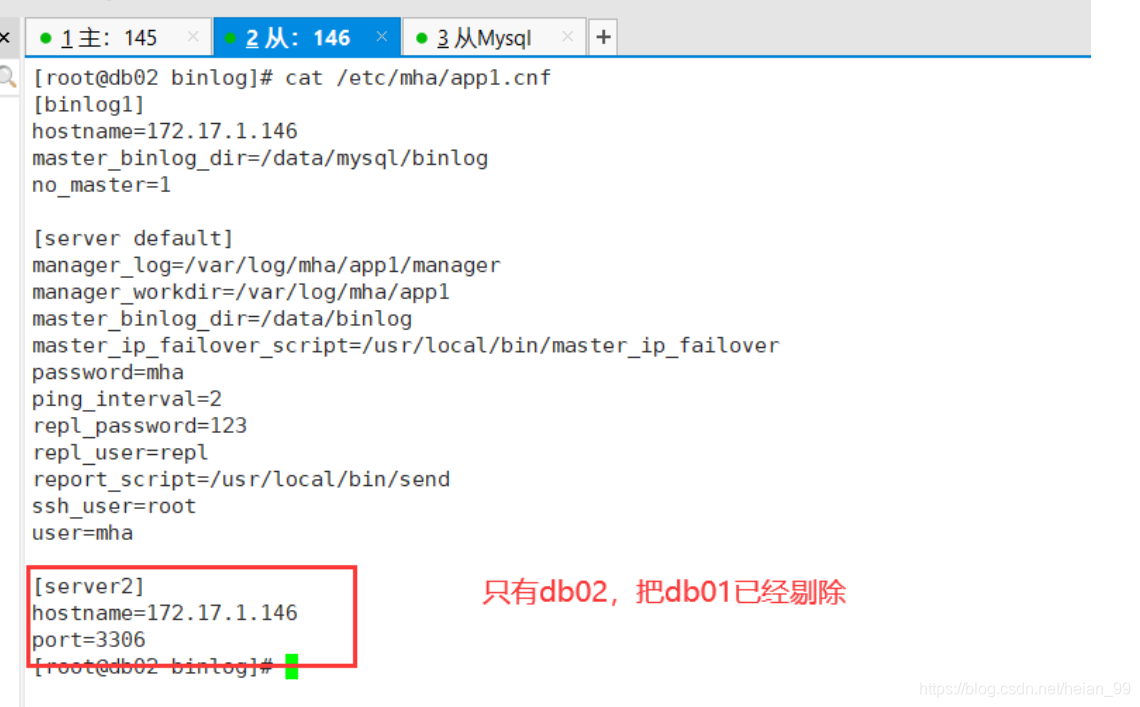

切换完后,HMA会退出,还有binlogserver

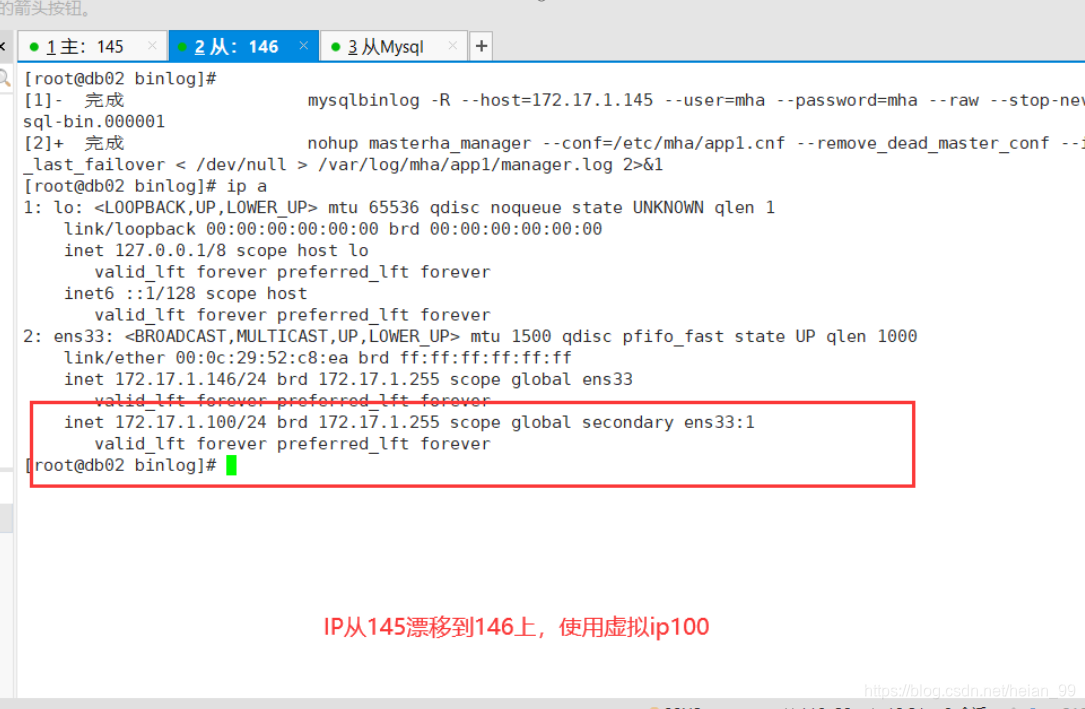

** 145数据库挂掉后,MHA自动切换IP到146上,无需人为修改。**
