环境准备：三台虚拟机

1）此环境是针对内部服务的LVS架构，如数据库，缓存，共享存储等业务。

虚拟机角色	IP地址	备注
LVS负载均衡器	192.168.116.129	VIP地址：192.168.116.100
http服务器RS1	192.168.116.130
http服务器RS2	192.168.116.131

LVS负载均衡器

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


 vim /usr/local/sbin/lvs_dr.sh

#!/bin/bash
 yum install -y net-tools ipvsadm
 echo 1 > /proc/sys/net/ipv4/ip_forward
 ipv=/usr/sbin/ipvsadm
 vip=192.168.116.100
 rs1=192.168.116.130
 rs2=192.168.116.131
 #注意这里的网卡名字
 ifconfig ens33:2 $vip broadcast $vip netmask 255.255.255.255 up
 route add -host $vip dev ens33:2
 $ipv -C
 $ipv -A -t $vip:80 -s wrr
 $ipv -a -t $vip:80 -r $rs1:80 -g -w 1
 $ipv -a -t $vip:80 -r $rs2:80 -g -w 1

http服务器RS1、http服务器RS2

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13


 vim /usr/local/sbin/lvs_dr.sh

#/bin/bash
 yum install -y net-tools
 vip=192.168.116.100
 #把vip绑定在lo上，是为了实现rs直接把结果返回给客户端
 ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
 route add -host $vip lo:0
 #以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端
 echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
 echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
 echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
 echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

运行脚本

1

bash /usr/local/sbin/lvs_dr_rs.sh

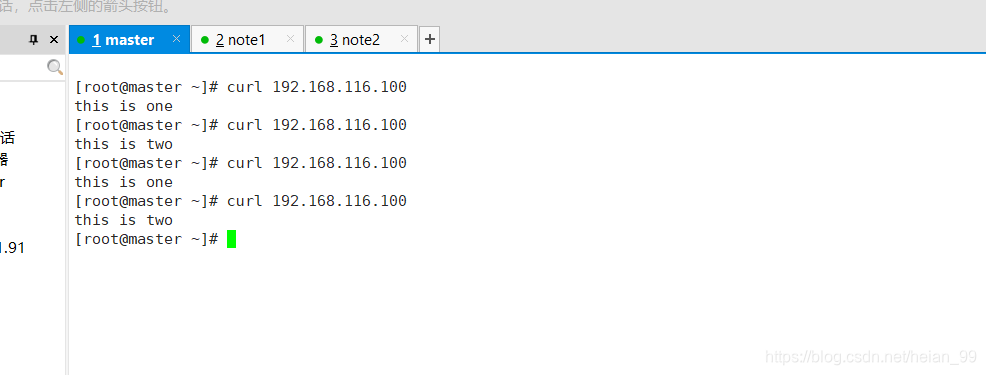

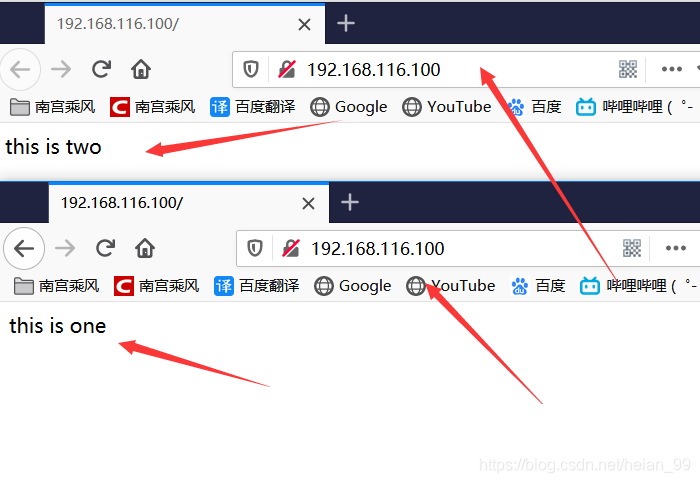

在httpd服务器创建文件测试

1

yum install -y httpd && echo "this is one" >> /var/www/html/index.html && systemctl restart httpd
