Kubernetes（k8s）的Service - 代理模式详细介绍

和代理在集群中，每个运行一个进程。负责为实现了一种虚拟的形式，而不是的形式。在版本，代理完全在。在版本，新增了代理，但并不是默认的运行模式。从起，默认就是代理。在中，添加了代理在版本开始默认使用代理在。。。。。。。

VIP 和 Service 代理

**在 Kubernetes 集群中，每个 Node 运行一个  kube-proxy 进程。 kube-proxy 负责为  Service 实现了一种 VIP（虚拟 IP）的形式，而不是  ExternalName 的形式。 在 Kubernetes v1.0 版本，代理完全在 userspace。在 Kubernetes v1.1 版本，新增了 iptables 代理，但并不是默认的运行模式。 从 Kubernetes v1.2 起，默认就是 iptables 代理。 在 Kubernetes v1.8.0-beta.0 中，添加了 ipvs 代理 **

**在 Kubernetes 1.14 版本开始默认使用 ipvs 代理
在 Kubernetes v1.0 版本， Service 是 “4层”（TCP/UDP over IP）概念。 在 Kubernetes v1.1 版本，新增了 Ingress API（beta 版），用来表示 “7层”（HTTP）服务 **

！为何不使用 round-robin DNS？


代理模式的分类

Ⅰ、userspace 代理模式

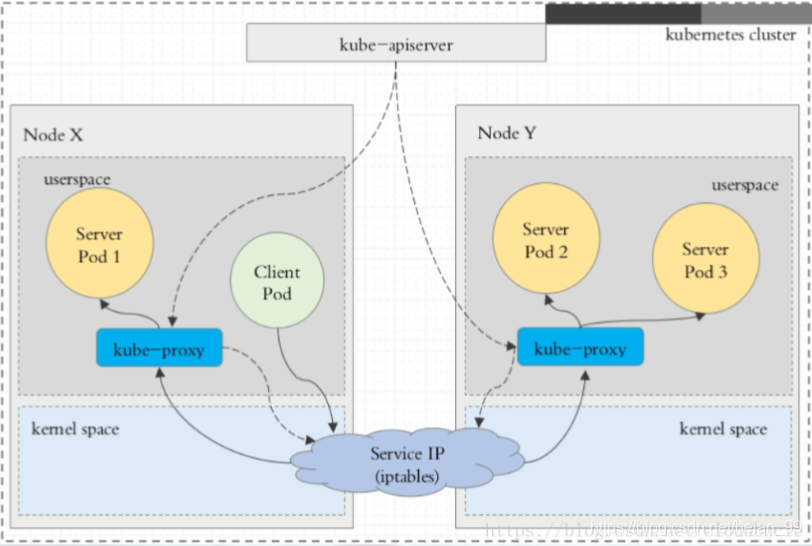

Ⅱ、iptables 代理模式

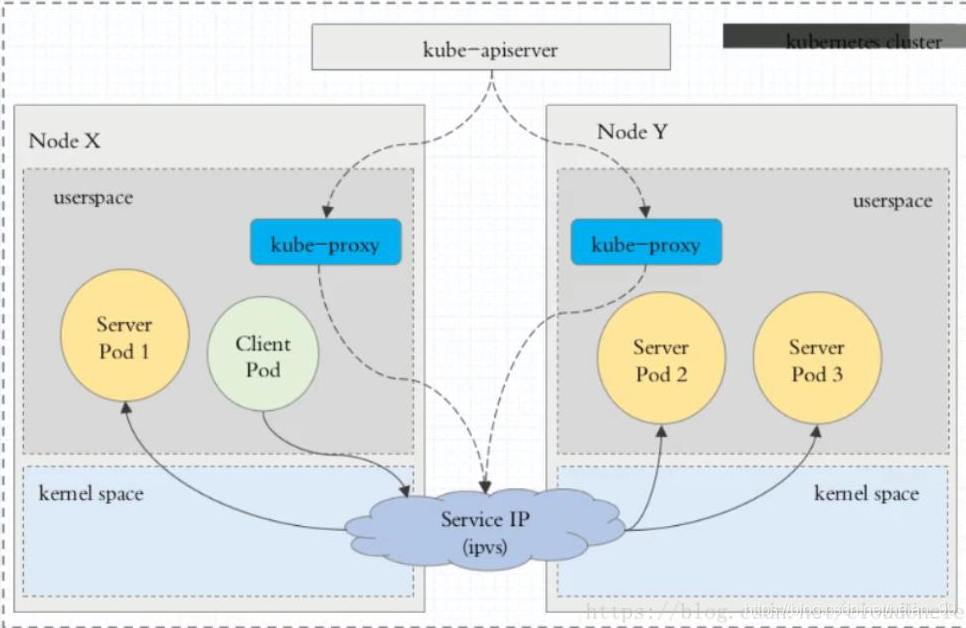

Ⅲ、ipvs 代理模式

这种模式，kube-proxy 会监视 Kubernetes Service 对象和 Endpoints ，调用 netlink 接口以相应地创建 ipvs 规则并定期与 Kubernetes Service 对象和 Endpoints 对象同步 ipvs 规则，以确保 ipvs 状态与期望一 致。访问服务时，流量将被重定向到其中一个后端 Pod

与 iptables 类似，ipvs 于 netfilter 的 hook 功能，但使用哈希表作为底层数据结构并在内核空间中工作。这意 味着 ipvs 可以更快地重定向流量，并且在同步代理规则时具有更好的性能。此外，ipvs 为负载均衡算法提供了更 多选项，例如：

  • rr  ：轮询调度
  • lc  ：最小连接数
  • dh  ：目标哈希
  • sh  ：源哈希
  • sed  ：最短期望延迟
  • nq ： 不排队调度

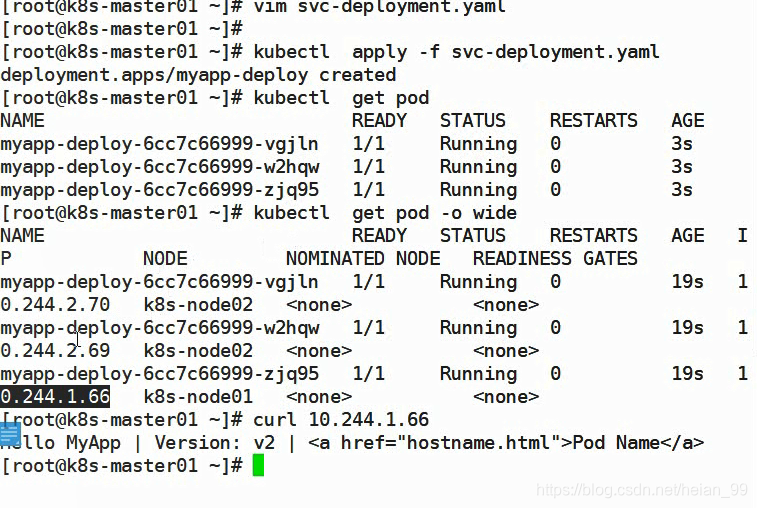

**创建 myapp-deploy.yaml 文件 **

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp-deploy
  namespace: default
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
      release: stabel
  template:
    metadata:
      labels:
        app: myapp
        release: stabel
        env: test
    spec:
      containers:
      - name: myapp
        image: wangyanglinux/myapp:v2
        imagePullPolicy: IfNotPresent
        ports:
        - name: http
          containerPort: 80

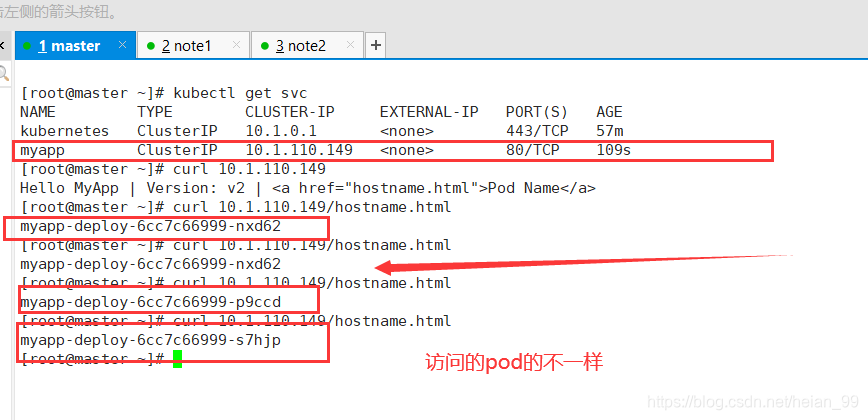

创建 Service 信息


 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: ClusterIP
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80

Headless Service

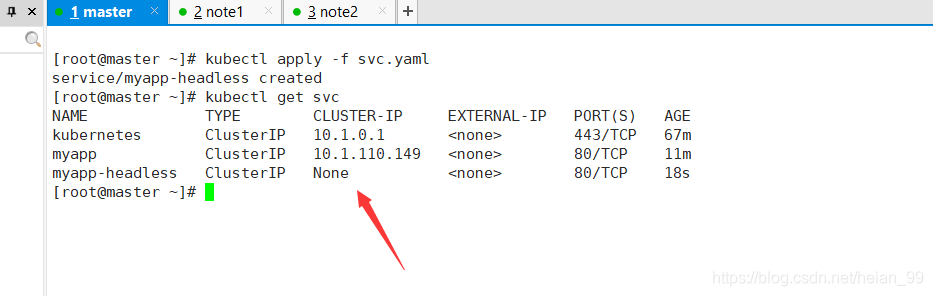

有时不需要或不想要负载均衡，以及单独的 Service IP 。遇到这种情况，可以通过指定 Cluster IP(spec.clusterIP) 的值为 “None” 来创建 Headless Service 。这类 Service 并不会分配 Cluster IP， kubeproxy 不会处理它们，而且平台也不会为它们进行负载均衡和路由

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

apiVersion: v1
kind: Service
metadata:
  name: myapp-headless
  namespace: default
spec:
  selector:
    app: myapp
  clusterIP: "None"
  ports:
  - port: 80
    targetPort: 80

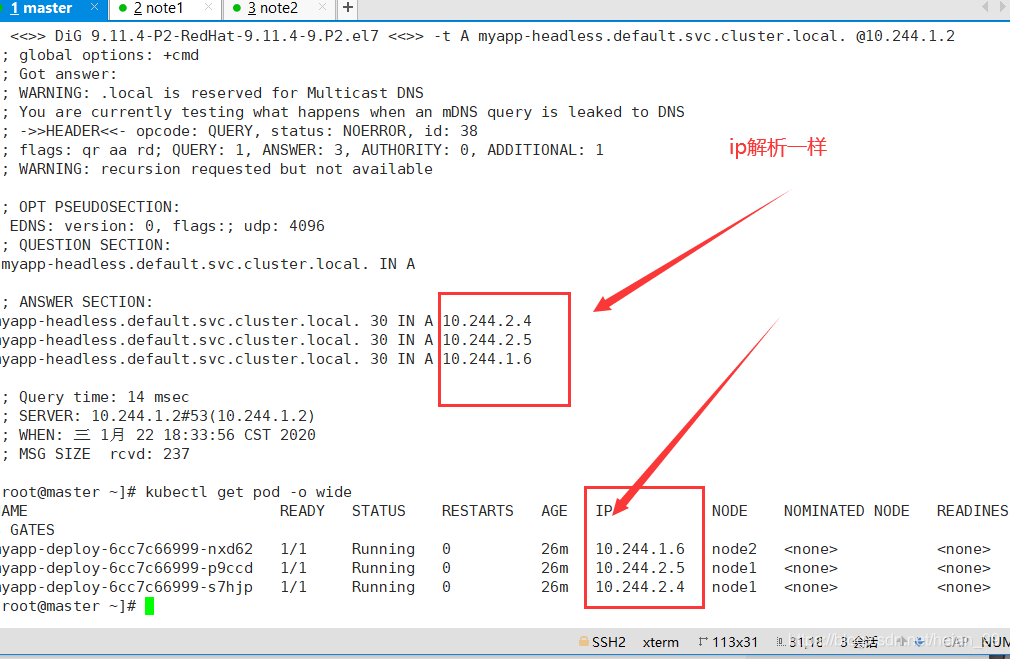

解析

1

dig -t A myapp-headless.default.svc.cluster.local. @10.244.1.2

NodePort

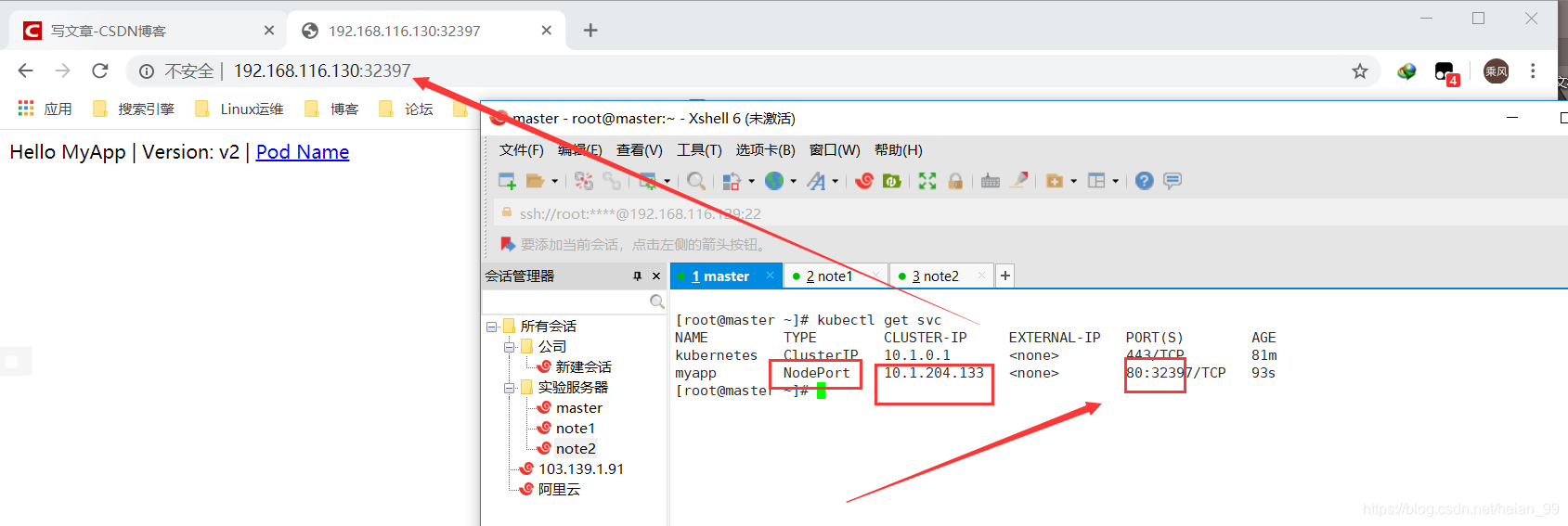

nodePort 的原理在于在 node 上开了一个端口，将向该端口的流量导入到 kube-proxy，然后由 kube-proxy 进 一步到给对应的 pod


 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

apiVersion: v1
kind: Service
metadata:
  name: myapp
  namespace: default
spec:
  type: NodePort
  selector:
    app: myapp
    release: stabel
  ports:
  - name: http
    port: 80
    targetPort: 80



LoadBalancer

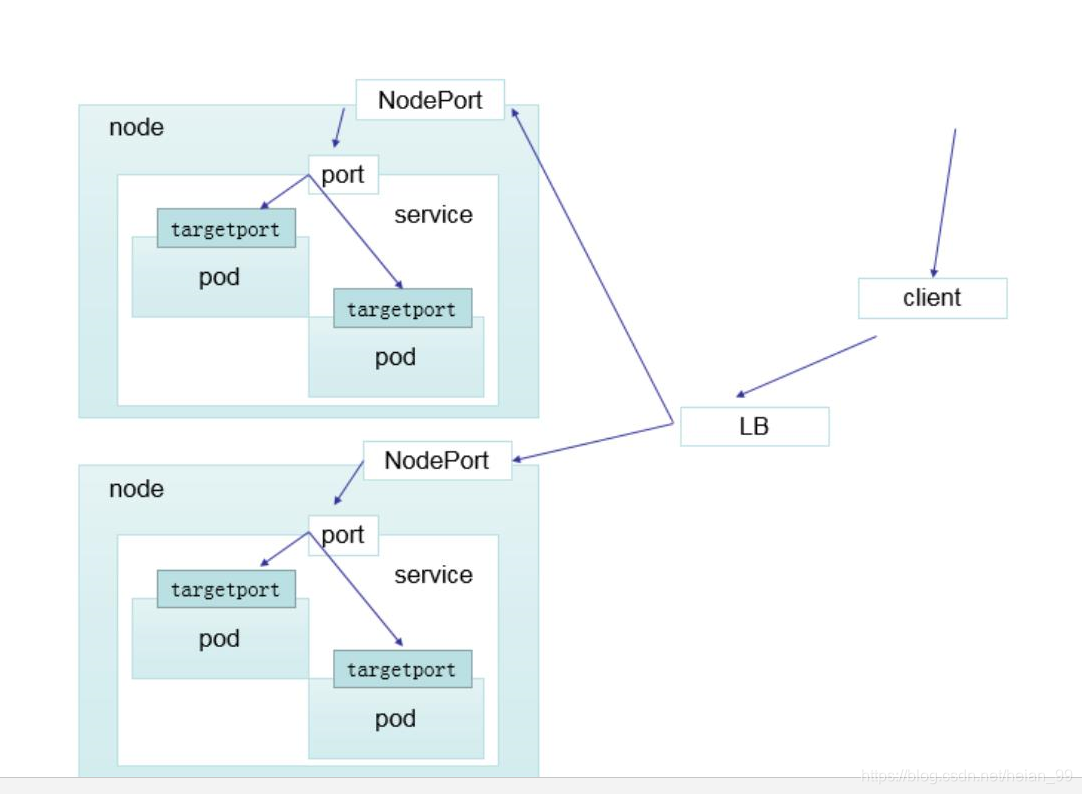

loadBalancer 和 nodePort 其实是同一种方式。区别在于 loadBalancer 比 nodePort 多了一步，就是可以调用 cloud provider 去创建 LB 来向节点导流

ExternalName

这种类型的 Service 通过返回 CNAME 和它的值，可以将服务映射到 externalName 字段的内容( 例如： hub.atguigu.com )。ExternalName Service 是 Service 的特例，它没有 selector，也没有定义任何的端口和 Endpoint。相反的，对于运行在集群外部的服务，它通过返回该外部服务的别名这种方式来提供服务

1
2
3
4
5
6
7
8

kind: Service
apiVersion: v1
metadata:
  name: my-service-1
  namespace: default
spec:
  type: ExternalName
  externalName: hub.atguigu.com



当查询主机 my-service.defalut.svc.cluster.local ( SVC_NAME.NAMESPACE.svc.cluster.local )时，集群的 DNS 服务将返回一个值 my.database.example.com 的 CNAME 记录。访问这个服务的工作方式和其他的相 同，唯一不同的是重定向发生在 DNS 层，而且不会进行代理或转发
